樓主發表于: 2012-06-10 10:48

只看樓主 | 小中大

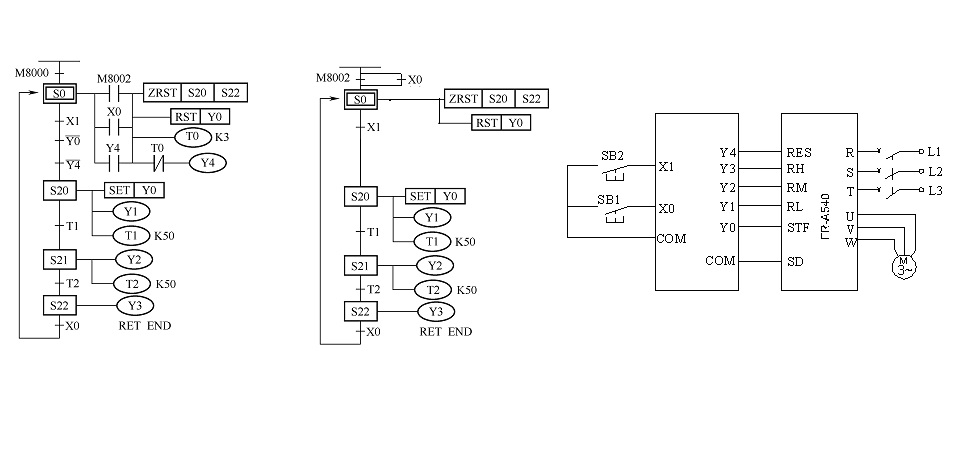

如圖所示，左圖和右圖為資料中用變頻器和PLC對電動機的多段速控制，其中左圖和右圖是原圖，中間圖是我根據理解改畫的，但不清楚RES的作用，因此中間圖中沒有畫出來，請高手指教如果不加RES是否行？有何后果？

plc123321

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 34 個
工控威望: 144 點
下載積分: 583 分
在線時間: 43(小時)
注冊時間: 2010-11-25
最后登錄: 2024-08-15
查看plc123321的主題 / 回貼

1樓發表于: 2012-06-10 10:49

只看該作者 | 小中大

圖片如圖所示

hnyyhym

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 526 個
工控威望: 678 點
下載積分: 691 分
在線時間: 2413(小時)
注冊時間: 2010-11-20
最后登錄: 2025-07-05
查看hnyyhym的主題 / 回貼

2樓發表于: 2012-06-10 10:54

只看該作者 | 小中大

RES是復位端子，程序有這要求就不能刪。我還以為說mrs端子呢。

[ 此帖被hnyyhym在2012-06-10 15:31重新編輯 ]

550374389

�。。�

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2025-05-26
查看550374389的主題 / 回貼

3樓發表于: 2012-06-10 11:00

只看該作者 | 小中大

RES默認是復位用的，但可以修改參數來改變端子功能

ak_42bl

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 63 個
工控威望: 171 點
下載積分: 565 分
在線時間: 12(小時)
注冊時間: 2012-05-31
最后登錄: 2024-08-12
查看ak_42bl的主題 / 回貼

4樓發表于: 2012-06-10 11:09

只看該作者 | 小中大

這個為了安全考慮還是要的

朱磊

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 293 個
工控威望: 354 點
下載積分: 830 分
在線時間: 164(小時)
注冊時間: 2009-06-28
最后登錄: 2025-06-23
查看朱磊的主題 / 回貼

5樓發表于: 2012-06-10 11:17

只看該作者 | 小中大

學習了

plc123321

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 34 個
工控威望: 144 點
下載積分: 583 分
在線時間: 43(小時)
注冊時間: 2010-11-25
最后登錄: 2024-08-15
查看plc123321的主題 / 回貼

6樓發表于: 2012-06-10 11:24

只看該作者 | 小中大

從原圖看，Y4的工作時間僅0.3s,如不加，按X0不是也能速停嗎？

plc123321

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 34 個
工控威望: 144 點
下載積分: 583 分
在線時間: 43(小時)
注冊時間: 2010-11-25
最后登錄: 2024-08-15
查看plc123321的主題 / 回貼

7樓發表于: 2012-06-10 11:26

只看該作者 | 小中大

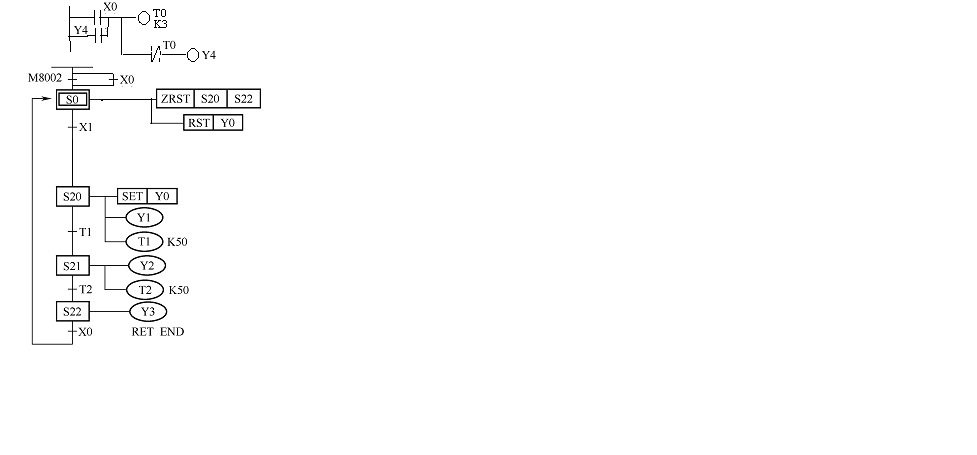

如果必須加，看該圖效果與原圖一樣嗎？

ccyang0124

你牛，我就向你學習了。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 373 個
工控威望: 499 點
下載積分: 4584 分
在線時間: 123(小時)
注冊時間: 2012-03-28
最后登錄: 2025-03-27
查看ccyang0124的主題 / 回貼

8樓發表于: 2012-06-10 14:09

只看該作者 | 小中大

三菱的變頻，三菱的PLC你這是哪里用的啊，RES是復位，不過這個可以改的吧

hanqin

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1236 個
工控威望: 1226 點
下載積分: 2927 分
在線時間: 925(小時)
注冊時間: 2009-01-09
最后登錄: 2023-10-27
查看hanqin的主題 / 回貼

9樓發表于: 2012-06-10 14:23

只看該作者 | 小中大

當變頻器有故障報警時，按X0也可以復位了，加0.3秒延時是為了防止動作過快變頻器沒有復位。原來的程序很好啊，為什么改？

hanqin

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1236 個
工控威望: 1226 點
下載積分: 2927 分
在線時間: 925(小時)
注冊時間: 2009-01-09
最后登錄: 2023-10-27
查看hanqin的主題 / 回貼

10樓發表于: 2012-06-10 14:28

只看該作者 | 小中大

你改的程序仿真過嗎？在運行到一半是按X0后，還能再啟動嗎？

龐樹恒

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 697 個
工控威望: 2567 點
下載積分: 2646 分
在線時間: 242(小時)
注冊時間: 2008-07-20
最后登錄: 2017-03-15
查看龐樹恒的主題 / 回貼

11樓發表于: 2012-06-10 14:32

只看該作者 | 小中大

一般啊，我不敢這樣接啊，都接中繼互鎖。低速時不能高速
