樓主  發表于: 2012-01-04 18:51
圖片:

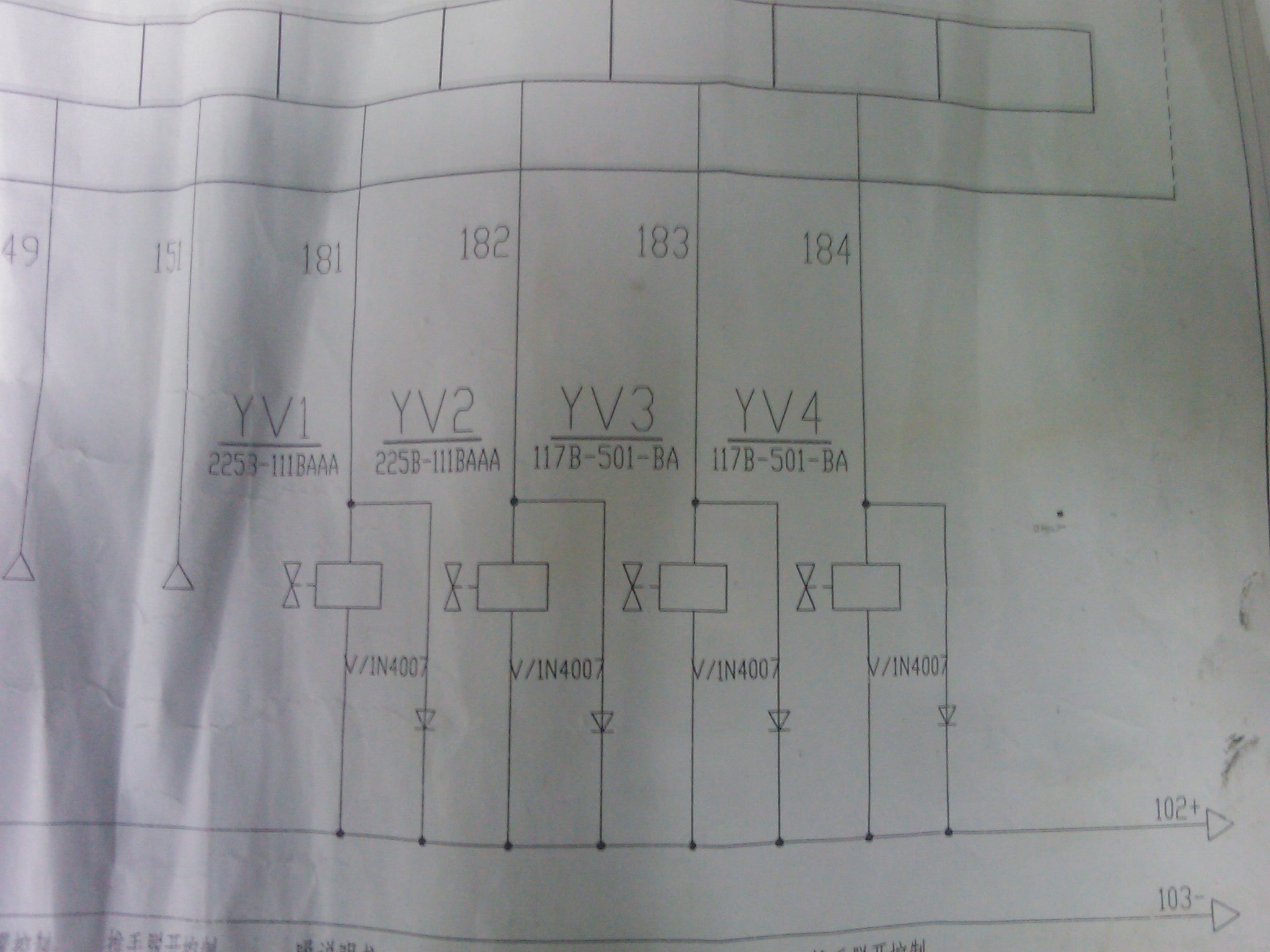

下面圖紙上那幾個電磁閥YV1到Y(jié)V4,公共端接著一個+24V電壓,另一端接著181到184,再經過一個二極管連接到+24V上,請問這個二極管起什么作用,還有181到184端是什么電壓的時候電磁開始工作。

wengjun8250
級別: 略有小成
精華主題: 0
發帖數量: 88 個
工控威望: 252 點
下載積分: 562 分
在線時間: 170(小時)
注冊時間: 2010-11-07
最后登錄: 2025-06-25
查看wengjun8250的 主題 / 回貼
1樓  發表于: 2012-01-04 18:59
電磁閥何時工作,要看你的COM端的接法了,那四只二極管叫續流二極管,用來保護PLC的繼電器觸點或者是三極管的。
本帖最近評分記錄:
  • 下載積分:+2(beethoven21)
  • 下載積分:+3(zhangli019) 熱心助人
  • 下載積分:+1(xuxiaoping18) 熱心助人
    huosang
    級別: 略有小成
    精華主題: 0
    發帖數量: 216 個
    工控威望: 345 點
    下載積分: 7516 分
    在線時間: 121(小時)
    注冊時間: 2011-05-03
    最后登錄: 2025-06-20
    查看huosang的 主題 / 回貼
    2樓  發表于: 2012-01-04 19:42
    通用情況,直流電路帶線圈的都要用續流,穩壓二極管
    huxupin
    級別: 家園常客
    精華主題: 0
    發帖數量: 711 個
    工控威望: 904 點
    下載積分: 7793 分
    在線時間: 248(小時)
    注冊時間: 2009-03-22
    最后登錄: 2025-01-25
    查看huxupin的 主題 / 回貼
    3樓  發表于: 2012-01-04 19:58
    什么時候動作,電磁閥通電了才動作咋
    drw_08
    級別: 略有小成
    精華主題: 0
    發帖數量: 111 個
    工控威望: 237 點
    下載積分: 838 分
    在線時間: 51(小時)
    注冊時間: 2010-09-01
    最后登錄: 2016-04-03
    查看drw_08的 主題 / 回貼
    4樓  發表于: 2012-01-04 19:59
    電磁閥靠電磁鐵線圈通電來吸合切換油路工作的,線圈可以看成一個電感,當電磁鐵線圈失電回到原位時,線圈會出現電感效應,出現阻礙線圈電流降低的續流電流,二極管就是用來阻擋這個續流電流的
    本帖最近評分記錄:
  • 下載積分:+3(beethoven21) 感謝分享
    penzhenjian
    級別: 家園常客
    精華主題: 0
    發帖數量: 291 個
    工控威望: 502 點
    下載積分: 2334 分
    在線時間: 187(小時)
    注冊時間: 2009-05-14
    最后登錄: 2025-07-04
    查看penzhenjian的 主題 / 回貼
    5樓  發表于: 2012-01-07 14:41
    保護PLC的繼電器觸點
    李想
    級別: 家園常客
    精華主題: 0
    發帖數量: 529 個
    工控威望: 749 點
    下載積分: 5028 分
    在線時間: 101(小時)
    注冊時間: 2011-09-12
    最后登錄: 2025-04-11
    查看李想的 主題 / 回貼
    6樓  發表于: 2012-01-07 16:28
    感性負載元件,一般都要續流二極管。負極接通負電壓及工作。
    fanuc_zgj
    級別: 探索解密
    精華主題: 0
    發帖數量: 35 個
    工控威望: 191 點
    下載積分: 535 分
    在線時間: 15(小時)
    注冊時間: 2011-11-18
    最后登錄: 2015-11-21
    查看fanuc_zgj的 主題 / 回貼
    7樓  發表于: 2012-01-08 09:13
    1. 這個二極管是典型的續流二極管,它的作用是把電磁閥線圈中(斷開瞬間)產生的反向電勢通過電流的形式消耗掉,從而起到保護上一級輸出電路元件的作用。
    2. 當181-184端為0V時,相應的電磁閥動作。
    本帖最近評分記錄:
  • 下載積分:+3(xxscwsry)
  • 下載積分:+3(beethoven21) 熱心助人
    kyy80
    態度決定一切``````
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1233 個
    工控威望: 3504 點
    下載積分: 4419 分
    在線時間: 1990(小時)
    注冊時間: 2008-02-17
    最后登錄: 2025-07-07
    查看kyy80的 主題 / 回貼
    8樓  發表于: 2012-01-08 09:42
    這個PLC是NPN集電極開路輸出的。那IN4007二極管是消除繼電器的的反向電動勢的。。。
    廣州、榮開
    級別: 工控俠客
    精華主題: 0
    發帖數量: 352 個
    工控威望: 4441 點
    下載積分: 7909 分
    在線時間: 409(小時)
    注冊時間: 2011-02-28
    最后登錄: 2021-05-23
    查看廣州、榮開的 主題 / 回貼
    9樓  發表于: 2012-01-08 16:38
    通電就動作唄,,,
    珠三角、工業機器人群54046672
    luozhiguo200
    級別: 工控俠客
    精華主題: 0
    發帖數量: 206 個
    工控威望: 2839 點
    下載積分: 2919 分
    在線時間: 142(小時)
    注冊時間: 2012-01-10
    最后登錄: 2024-10-05
    查看luozhiguo200的 主題 / 回貼
    10樓  發表于: 2012-01-10 16:59
    同意大家的看法  確實是個續流二極管
    保護PLC端子
    techo
    級別: 略有小成
    精華主題: 0
    發帖數量: 334 個
    工控威望: 409 點
    下載積分: 1126 分
    在線時間: 117(小時)
    注冊時間: 2010-05-09
    最后登錄: 2015-11-29
    查看techo的 主題 / 回貼
    11樓  發表于: 2012-01-10 17:12
    通電就可以工作呀,是的
