求幫助，讓QD75P1和RKD514H-C連接后能正常運轉

QD75P1模塊，連東方馬達RKD514H-C，
接線 QD75P1- ---RKD514H-C
端子號 A15 -------1 +CW(+PLS)
A16 -------2 -CW(-PLS)
A17 -------3 +CCW(+DIR.)
A18 -------4 -CCW(-DIR.)
QD75脈沖輸出模式CW/CCW模式，RKD514H-C撥到2P位置
WORK2軟件和QP軟件，都可以運轉、模擬，步進電機就是一動不動啊（RKD514H-C燈TIM常亮）

手動串 按鈕 24V 電阻 不斷按放按鈕，TIM燈會滅、亮，馬達有動作

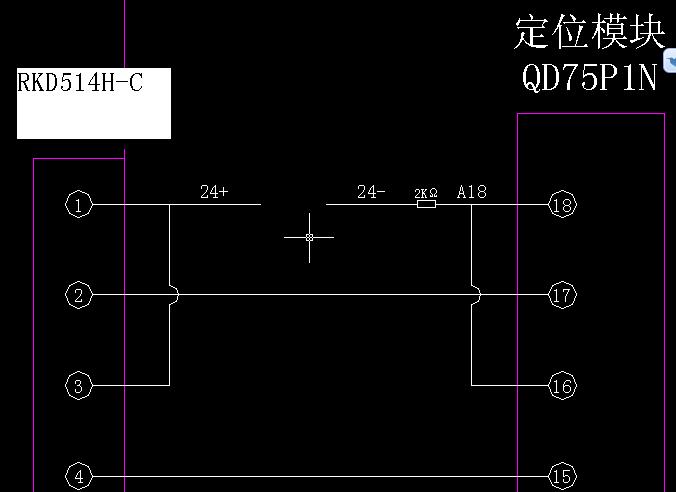

已經解決了，見圖

接線圖上看不到有接外部的電源部份需檢查
