yifan_1987
沒有最好,只有更好!
級別: 家園常客
精華主題: 0
發帖數量: 566 個
工控威望: 745 點
下載積分: 2169 分
在線時間: 124(小時)
注冊時間: 2010-01-07
最后登錄: 2019-05-26
查看yifan_1987的 主題 / 回貼
樓主  發表于: 2012-02-16 11:30
圖片:
叉車的發電機充電電路,懂電子的朋友,發電機的電壓升高和降低時,充電電壓是怎么調節的?里面的元件型號大體是多少?先謝謝了.
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70632 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-07-07
查看wwcwwc的 主題 / 回貼
1樓  發表于: 2012-02-16 11:59
這個問題涉及到問題比較多。
首先調壓原理是通過調整勵磁電流來控制充電電壓的。
電壓采樣點在電阻器R1與R2之間,調整在R1進行可變電阻器調整比較合理。
原理:
合上開關SW后,實際發電機的充電電壓,通過R2、R1分壓采樣到穩壓管VS的陰極,此時電壓達到或者超過穩壓管的標稱值時,VT1基極得到的電壓大于0.6~0.7V使它導通。由于VT1導通使VT2的基極電壓下降到0.2~0.3V之間而截止,這時交流發電機“F”點回路電流下降,電流下降而使整個系統(充電)電壓下降,電壓下降使VT1基極電壓同時下降而使VT1截止,VT2由于R3偏置電阻的作用而導通,系統電壓上升。這樣周而復始進行來控制系統電壓的穩定。
其中R3是VT2的偏置電阻還是VT1的負載電阻。
三相全橋工作就不介紹原理了吧。
本帖最近評分記錄:
  • 下載積分:+5(dl2006) 熱心助人
  • 下載積分:+5(bogegongkong) 熱心助人
  • 下載積分:+5(yifan_1987) 熱心助人
    liuhanqi
    活著就要做貢獻!
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1226 個
    工控威望: 3725 點
    下載積分: 6181 分
    在線時間: 378(小時)
    注冊時間: 2008-03-04
    最后登錄: 2017-06-16
    查看liuhanqi的 主題 / 回貼
    2樓  發表于: 2012-02-16 12:59
    F點連接的線圈是勵磁線圈,也就是發電機的轉子。通過調整它的電流,就可以改變發電機定子的電流和電壓。這樣說能聽明白嗎。
    本帖最近評分記錄:
  • 下載積分:+3(yifan_1987) 這個我知道,謝謝。
  • 學無止境,永遠是學生。
    lizhongxv
    摸索者
    級別: 略有小成
    精華主題: 0
    發帖數量: 305 個
    工控威望: 460 點
    下載積分: 9689 分
    在線時間: 353(小時)
    注冊時間: 2009-05-08
    最后登錄: 2022-12-24
    查看lizhongxv的 主題 / 回貼
    3樓  發表于: 2012-02-16 21:42
    樓主電路圖畫得好,1樓說得精辟
    本帖最近評分記錄:
  • 下載積分:+1(yifan_1987) 這不是我畫的。
    yifan_1987
    沒有最好,只有更好!
    級別: 家園常客
    精華主題: 0
    發帖數量: 566 個
    工控威望: 745 點
    下載積分: 2169 分
    在線時間: 124(小時)
    注冊時間: 2010-01-07
    最后登錄: 2019-05-26
    查看yifan_1987的 主題 / 回貼
    4樓  發表于: 2012-02-17 12:25

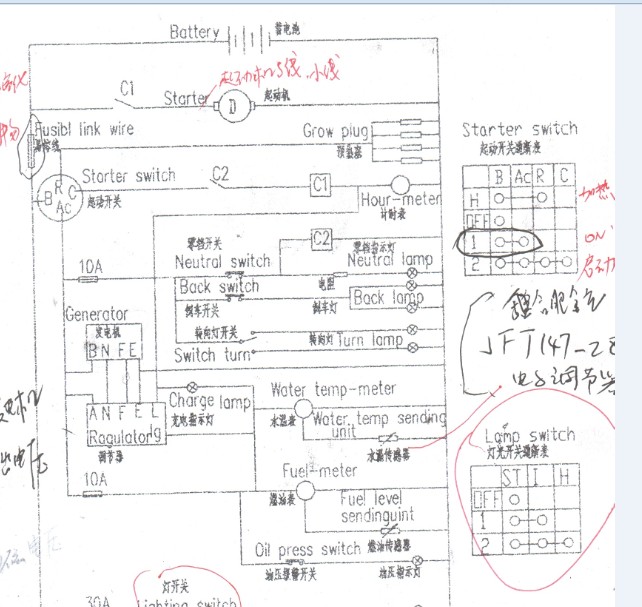

    圖片:
    1.請問調節器上的N是起什么作用?
    2.調節器上L 和LG上的電壓是多少?充電的時候燈是亮還是滅的?
    3.lg和A的電壓是一個嗎?
    4.請電子高手,給好好講講這個調節器的工作原理?
    yifan_1987
    沒有最好,只有更好!
    級別: 家園常客
    精華主題: 0
    發帖數量: 566 個
    工控威望: 745 點
    下載積分: 2169 分
    在線時間: 124(小時)
    注冊時間: 2010-01-07
    最后登錄: 2019-05-26
    查看yifan_1987的 主題 / 回貼
    5樓  發表于: 2012-02-17 12:26
    由于VT1導通使VT2的基極電壓下降到0.2~0.3V之間而截止,怎么回事那?
    dreamflylau
    級別: 家園常客
    精華主題: 0
    發帖數量: 436 個
    工控威望: 564 點
    下載積分: 4456 分
    在線時間: 102(小時)
    注冊時間: 2012-02-03
    最后登錄: 2025-05-22
    查看dreamflylau的 主題 / 回貼
    6樓  發表于: 2012-02-17 15:06
       受教了
    pengwang
    級別: 略有小成
    精華主題: 0
    發帖數量: 110 個
    工控威望: 216 點
    下載積分: 1749 分
    在線時間: 77(小時)
    注冊時間: 2011-05-30
    最后登錄: 2020-01-08
    查看pengwang的 主題 / 回貼
    7樓  發表于: 2012-02-17 19:47
    學習了
    wwcwwc
    級別: VIP會員

    精華主題: 0
    發帖數量: 3398 個
    工控威望: 3196 點
    下載積分: 70632 分
    在線時間: 1607(小時)
    注冊時間: 2008-04-20
    最后登錄: 2025-07-07
    查看wwcwwc的 主題 / 回貼
    8樓  發表于: 2012-02-17 22:37
    1.請問調節器上的N是起什么作用?
    只是一個框圖,實難分析。只能認為是發動機與調節器的連接。
    2.調節器上L 和LG上的電壓是多少?充電的時候燈是亮還是滅的?
    如果有條件,用萬用表測量就可以知道。或者看充電燈泡上的額定電壓值。亮、滅都有可能。
    3.lg和A的電壓是一個嗎?
    這個可以肯定不是同一等級的電壓。
    講原理需要實際線路。
    如果VT1導通,則VT2基極電壓不能達到晶體管導通的起始電壓。這個樓主需要學習晶體管原理才能理解。
    本帖最近評分記錄:
  • 下載積分:+5(yifan_1987) 熱心助人
    zmy450365
    超越夢想
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 785 個
    工控威望: 5312 點
    下載積分: 15628 分
    在線時間: 388(小時)
    注冊時間: 2011-12-21
    最后登錄: 2020-05-31
    查看zmy450365的 主題 / 回貼
    9樓  發表于: 2012-02-18 00:11
    主要改變電流大小來實現
    nhsl
    級別: 略有小成
    精華主題: 0
    發帖數量: 324 個
    工控威望: 478 點
    下載積分: 6759 分
    在線時間: 283(小時)
    注冊時間: 2009-11-12
    最后登錄: 2017-12-19
    查看nhsl的 主題 / 回貼
    10樓  發表于: 2012-02-18 05:53
    就是說轉子的電流越大,感應到定子的電流也是大,轉速就會提高?這樣理解不知道對不對?
    yifan_1987
    沒有最好,只有更好!
    級別: 家園常客
    精華主題: 0
    發帖數量: 566 個
    工控威望: 745 點
    下載積分: 2169 分
    在線時間: 124(小時)
    注冊時間: 2010-01-07
    最后登錄: 2019-05-26
    查看yifan_1987的 主題 / 回貼
    11樓  發表于: 2012-02-18 07:23
    引用
    引用第8樓wwcwwc于2012-02-17 22:37發表的  :
    1.請問調節器上的N是起什么作用?
    只是一個框圖,實難分析。只能認為是發動機與調節器的連接。
    2.調節器上L 和LG上的電壓是多少?充電的時候燈是亮還是滅的?
    如果有條件,用萬用表測量就可以知道。或者看充電燈泡上的額定電壓值。亮、滅都有可能。
    3.lg和A的電壓是一個嗎?
    .......

    這就是叉車的電路圖,在網上找這個電氣原理圖,但是沒找到,電子太復雜了,看來要好好補補了。
    • «
