工控人家園 綜合討論 關于兩線sensor怎么接三線sensor

wangkeming07

學無止境。

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 97 個
工控威望: 826 點
下載積分: 851 分
在線時間: 49(小時)
注冊時間: 2011-05-27
最后登錄: 2023-04-21
查看wangkeming07的主題 / 回貼

樓主發表于: 2012-07-11 20:32

只看樓主 | 小中大

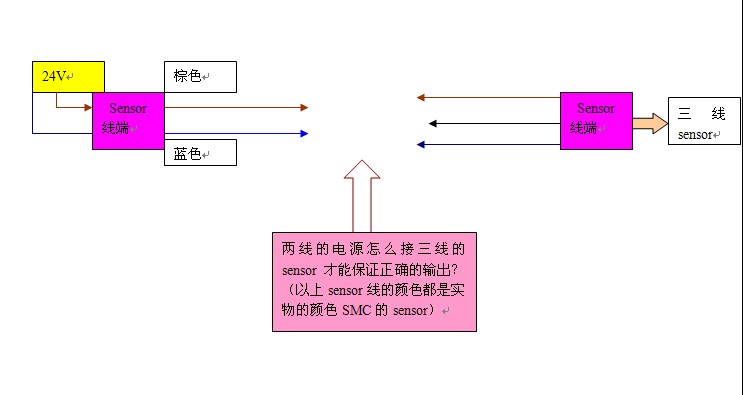

圖片：

如上圖所訴述。求指點。

fanuc

新手求指導

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 83 個
工控威望: 181 點
下載積分: 1570 分
在線時間: 97(小時)
注冊時間: 2011-06-12
最后登錄: 2012-11-07
查看fanuc的主題 / 回貼

1樓發表于: 2012-07-11 20:46

只看該作者 | 小中大

一般棕色接正，藍色接負，多一條信號線看是什么類形的傳感器

xiaxiedianzi

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 34 個
工控威望: 138 點
下載積分: 2455 分
在線時間: 34(小時)
注冊時間: 2010-12-28
最后登錄: 2025-05-21
查看xiaxiedianzi的主題 / 回貼

2樓發表于: 2012-07-11 21:13

只看該作者 | 小中大

沒見過三線接法的，一般都是兩線的棕接正，信號進PLC，PLC零伏接電源零伏，所有信號負和電源零伏連在一塊

zhangdingye

生命沒有投機，平凡也能創造奇跡！

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 142 個
工控威望: 296 點
下載積分: 7283 分
在線時間: 74(小時)
注冊時間: 2011-09-14
最后登錄: 2014-04-14
查看zhangdingye的主題 / 回貼

3樓發表于: 2012-07-11 23:48

只看該作者 | 小中大

兩線的內部也就是一開關點  有交直流之分別
三線的分NPN 與 PNP 之分別
NPN是蘭與黑閉合與棕驅動負載
PNP是棕與黑閉合與蘭驅動負載
但不知你的是什么型號
沒關系
你拿著三線黑色的信號線分別與蘭棕短接
如黑蘭短接 PLC信號燈亮說明是NPN
然后將你兩線的蘭色接三線的蘭色
        兩線的棕色接三線的黑色
                      三線的棕色不用接

如黑棕短接 PLC信號燈亮說明是PNP
然后將你兩線的棕色接三線的棕色
        兩線的蘭色接三線的黑色
                      三線的蘭色不用接

應該是這樣的  之前有接過
