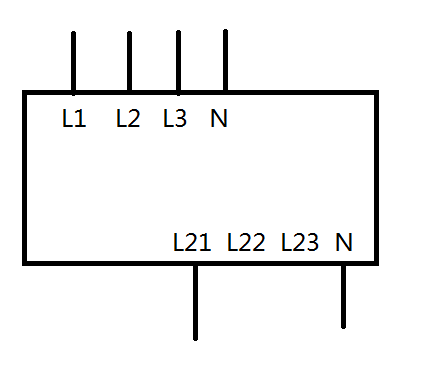

一個施耐德 3Pvigi模塊的3P+N漏電保護器
進線接3P+N
出線接L21+N帶單相負載，
理論上是不會跳閘的吧，
因為零序線圈圈的4根線，我單相沒漏電也沒感應電流啊
為什么這么多人說會跳閘呢？

不會跳的

只要你是在下面接出的線，在沒有漏電的情況下是不會跳的。

只要你是在下面接出的線，在沒有漏電的情況下是不會跳閘的。

3P+N帶漏電，單相負載（不漏電前提下）不會跳閘。3P帶漏電如果使用單相負載（不漏電前提下）會跳閘，很多人和你說的不對一知半解。

工作原理是向量和不為0則跳閘，L21和N構成回路不漏電的情況下向量和為零不跳閘，漏電則跳閘，能實現保護功能。不建議這樣使用，有可能出現保護失效的問題。單相電最好使用單相電剩余電流保護開關，特別是國產的。

引用

引用第4樓qianyonggang于2017-11-20 20:58發表的  :
3P+N帶漏電，單相負載（不漏電前提下）不會跳閘。3P帶漏電如果使用單相負載（不漏電前提下）會跳閘，很多人和你說的不對一知半解。

此樓正解，看來是個老司機

單相負載（不漏電前提下）不會跳閘

三相不平衡原因

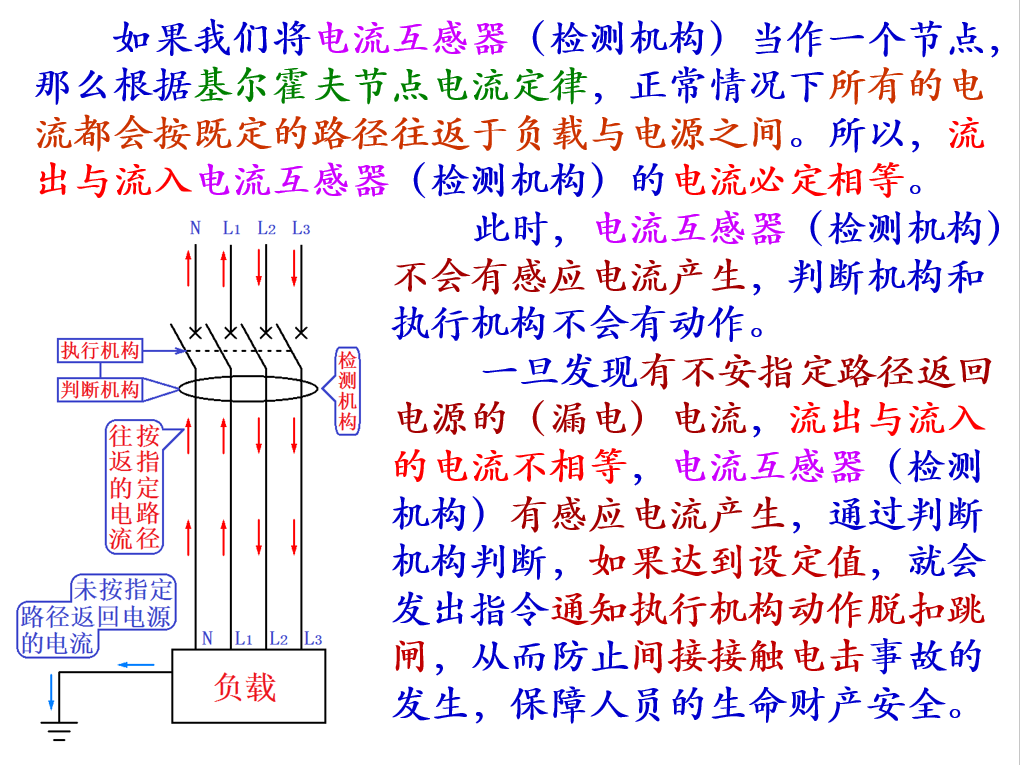

漏電保護裝置是根據基爾霍夫節點電流定律的原理而工作的，不論你是4P還是3P+N、3P、2P、1P+N的，只要正確接線，保證進出漏電保護裝置的電流相等，漏電保護裝置就不會跳閘，所以樓主的接法是正確的，正常情況下是不會跳閘的。

至于有人說什么4P、3P+N、3P的漏電保護裝置，三相不平衡會致使漏電保護裝置跳閘，這是無知的。這三種三相漏電保護裝置，不論三相是否平衡，均可以正常使用。

只不過不同的是，如果使用到零線的三相（或者單相）負載線路，必須使用4P、3P+N這兩種漏電保護裝置，3P只能用于不需要零線的三相（或者單相）負載線路。

而2P、1P+N只能用于單相220V的負載線路，不能用于單相380V負載線路（除非定制）。

9樓的師傅說的很詳細，學習了

這樣接線正常情況下是不會跳閘的，但是要注意，上端一定要接上三相四線的電源，否則有漏電不會動作的。
