就是富士TS1070觸摸屏的COM1口連接FX1S PLC的RS422編程口的通訊線。

這條線有現成的賣，找了一個下午也沒找到接線方式，想自己做一條。有用過的兄弟說一下，非常感謝。

居然沒人知道。。。

我這裡有如有需求請聯繫

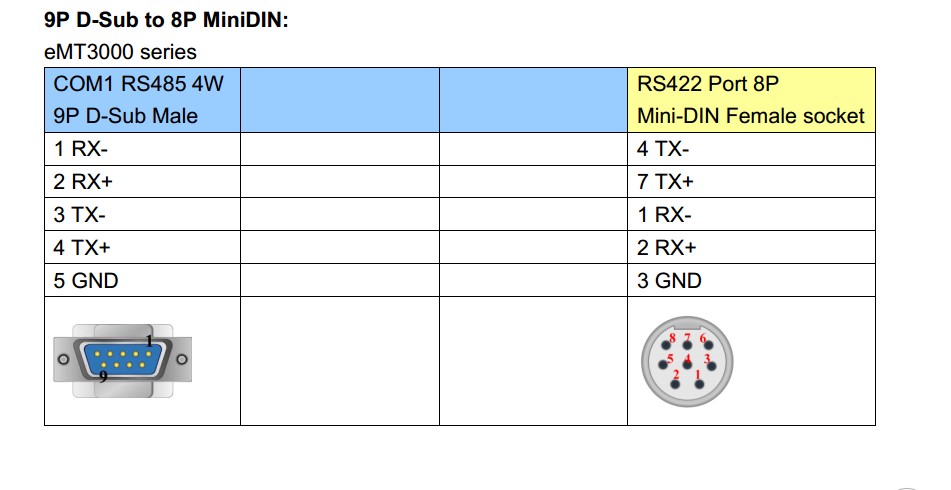

這個是維綸觸摸屏鏈接FX1S，找找幾個信號對應就好了！

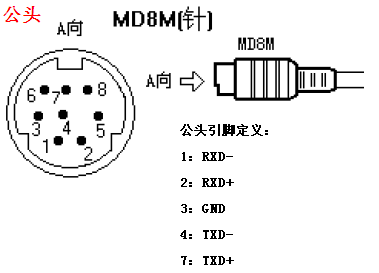

用樓上的圖或者下面這個圖都可以制作連接線。

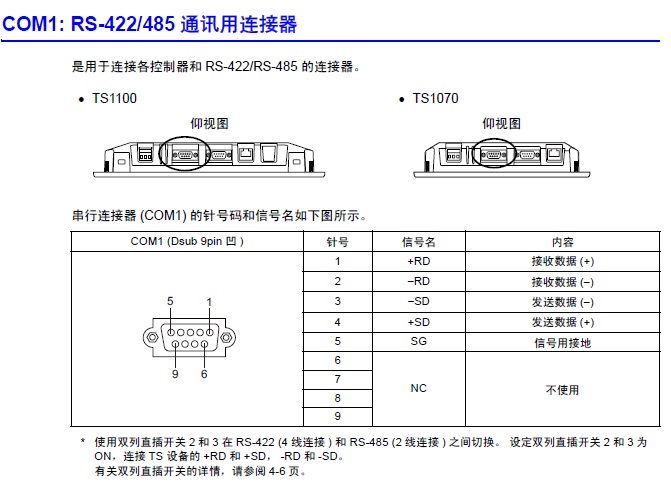

參考TS1070的com1引腳定義。




連接如下：
MD8M(MALE)             Dsub9（MALE）
7--------------------------------1
4--------------------------------2
1--------------------------------3
3--------------------------------5
2--------------------------------4
