皮蛋拌豆腐
新人求指導
級別: 正式會員
精華主題: 0
發帖數量: 12 個
工控威望: 97 點
下載積分: 688 分
在線時間: 3(小時)
注冊時間: 2018-03-19
最后登錄: 2018-07-10
查看皮蛋拌豆腐的 主題 / 回貼
樓主  發表于: 2018-03-26 15:39

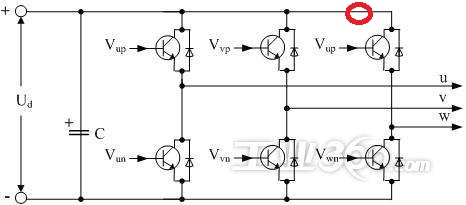

描述：紅色處夾電流探頭
圖片：

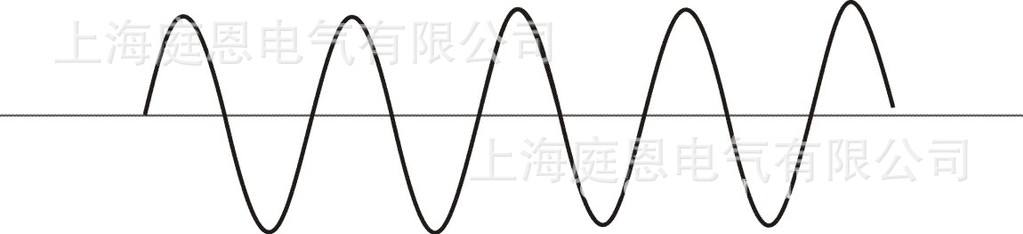

描述：類似實際波形
圖片：
在IGBT 三相逆變的W相的上橋前端加了個電流探頭，為什么波形是圖2這樣波形正負各半的，而不是一整個正弦波都是正的電壓？
lin10663
Ivan
級別: VIP會員

精華主題: 0
發帖數量: 3896 個
工控威望: 4351 點
下載積分: 145518 分
在線時間: 6708(小時)
注冊時間: 2016-10-23
最后登錄: 2025-07-08
查看lin10663的 主題 / 回貼
1樓  發表于: 2018-03-26 17:15
那波形正確的~~~主要訴求是電流弦波~~電壓非弦波
而且失真率都在5%內
第一.二章圖示理論電路~~~實際電路不會這樣
會產生堆疊波~~~因為方波做spwm

而我那波形經過特殊方式修正過~~明顯失真率會低於1%內
本帖最近評分記錄：
  • 下載積分:+2(1992sd) 感謝分享！
  • 下載積分:+2(皮蛋拌豆腐) 真誠感謝！
    • 努力~學習
    QQ:1796367739    VX:IVAN10663
    皮蛋拌豆腐
    新人求指導
    級別: 正式會員
    精華主題: 0
    發帖數量: 12 個
    工控威望: 97 點
    下載積分: 688 分
    在線時間: 3(小時)
    注冊時間: 2018-03-19
    最后登錄: 2018-07-10
    查看皮蛋拌豆腐的 主題 / 回貼
    2樓  發表于: 2018-03-28 08:12
    我的疑問是 DC BUS 電壓過來經過上橋產生的不都是正的的 電壓嗎  怎么會有負的？（正弦波應該都是正的）
    lin10663
    Ivan
    級別: VIP會員

    精華主題: 0
    發帖數量: 3896 個
    工控威望: 4351 點
    下載積分: 145518 分
    在線時間: 6708(小時)
    注冊時間: 2016-10-23
    最后登錄: 2025-07-08
    查看lin10663的 主題 / 回貼
    3樓  發表于: 2018-03-28 08:34
    當有負載後連動波形
    若是交流電經過半波整流前端波形ㄧ樣失真
    其餘你自己慢慢實驗則知道
    所以逆變輸出有些不適合
    只是合阻性負載
    [ 此帖被lin10663在2018-03-28 09:46重新編輯 ]
    本帖最近評分記錄：
  • 下載積分:+1(皮蛋拌豆腐)
    • 努力~學習
    QQ:1796367739    VX:IVAN10663
    njshenxian
    級別: 略有小成
    精華主題: 0
    發帖數量: 122 個
    工控威望: 225 點
    下載積分: 120241 分
    在線時間: 356(小時)
    注冊時間: 2017-02-26
    最后登錄: 2025-06-14
    查看njshenxian的 主題 / 回貼
    4樓  發表于: 2018-03-29 21:57
    引用
    引用第2樓皮蛋拌豆腐于2018-03-28 08:12發表的  :
    我的疑問是 DC BUS 電壓過來經過上橋產生的不都是正的的 電壓嗎  怎么會有負的？（正弦波應該都是正的）

    正弦波不是說波是正值，而是說值的波動符合正弦函數規律。我只能幫你到這里
    祥子_lead
    級別: 探索解密
    精華主題: 0
    發帖數量: 80 個
    工控威望: 169 點
    下載積分: 756 分
    在線時間: 36(小時)
    注冊時間: 2016-05-19
    最后登錄: 2018-04-13
    查看祥子_lead的 主題 / 回貼
    5樓  發表于: 2018-03-29 22:18
    你用什么測得？這種逆變的應該是SPWM。
    lvpretend
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1266 個
    工控威望: 1436 點
    下載積分: 3703 分
    在線時間: 324(小時)
    注冊時間: 2015-07-20
    最后登錄: 2025-02-25
    查看lvpretend的 主題 / 回貼
    6樓  發表于: 2018-03-30 21:32
    是帶的感性負載嗎？電機空載吧！
