工控人家園 綜合討論 EPLAN圖形預覽框不顯示圖片

〇·微塵ベ

級別: 論壇先鋒

精華主題: 0
發帖數量: 333 個
工控威望: 1178 點
下載積分: 3199 分
在線時間: 290(小時)
注冊時間: 2020-04-11
最后登錄: 2025-06-11
查看〇·微塵ベ的主題 / 回貼

樓主發表于: 2022-05-23 07:56

只看樓主 | 小中大

圖片：

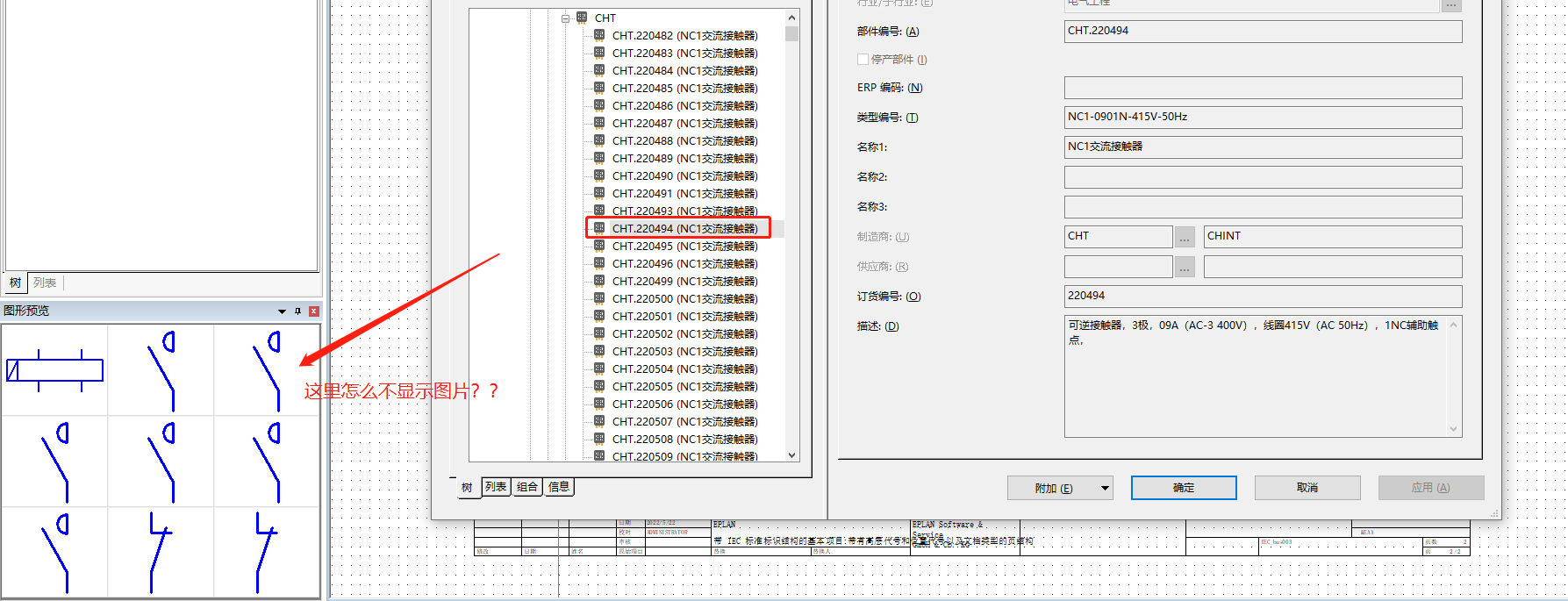

EPLAN圖形預覽框里不顯示部件圖片，是不是哪里設置不對？求指導。

四海明

擅長倉儲物流項目，承接PLC 伺服人機界面控制，QQ551

級別: 略有小成

精華主題: 0
發帖數量: 170 個
工控威望: 329 點
下載積分: 1523 分
在線時間: 218(小時)
注冊時間: 2013-04-24
最后登錄: 2025-04-27
查看四海明的主題 / 回貼

1樓發表于: 2022-05-23 09:37

只看該作者 | 小中大

查看屬性是否添加了圖片宏，如果沒有不會顯示的或者圖片宏名字有，但是目標路徑被刪除了也不會顯示

aracy123

級別: 探索解密

精華主題: 0
發帖數量: 79 個
工控威望: 134 點
下載積分: 813 分
在線時間: 84(小時)
注冊時間: 2020-03-12
最后登錄: 2025-07-04
查看aracy123的主題 / 回貼

2樓發表于: 2022-05-24 16:10

只看該作者 | 小中大

Eplan當前頁類型應該不是安裝板布局類型，切換到安裝板布局類型的頁再插入設備就可以看到圖了
