工控人家園 綜合討論 電位器與比例閥并聯或串聯，用電位器控制壓力如何

yangyanshuo

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 74 個
工控威望: 333 點
下載積分: 1542 分
在線時間: 30(小時)
注冊時間: 2009-06-02
最后登錄: 2018-04-16
查看yangyanshuo的主題 / 回貼

樓主發表于: 2009-07-22 11:16

只看樓主 | 小中大

我打算把電位器與比例閥并聯或串聯，利用調節電位器來實現控制比例閥。能行嗎？電位器選用須注意什么，請大蝦指教

hehaiwaer

站的更高，才可以尿的更遠。

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 348 個
工控威望: 785 點
下載積分: 2834 分
在線時間: 575(小時)
注冊時間: 2009-06-10
最后登錄: 2021-10-21
查看hehaiwaer的主題 / 回貼

1樓發表于: 2009-07-22 16:08

只看該作者 | 小中大

應該可以沒這樣試過
都是PLC 輸出控制
電位器選擇應看你的精度要求

好好學習，天天向上！

zs2121221

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zs2121221的主題 / 回貼

2樓發表于: 2009-07-23 09:16

只看該作者 | 小中大

呵呵，有創意

lqbzlqbz

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 976 個
工控威望: 1121 點
下載積分: 18023 分
在線時間: 697(小時)
注冊時間: 2009-08-26
最后登錄: 2021-06-18
查看lqbzlqbz的主題 / 回貼

3樓發表于: 2009-08-29 22:05

只看該作者 | 小中大

有的比例閥電流大，電位器受不了,建議用調壓電路.

deanhao

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看deanhao的主題 / 回貼

4樓發表于: 2009-08-30 13:42

只看該作者 | 小中大

樓主是不是指，不用PLC，直接用電位計控制？如果不用注意一下信號類型和量程。
用PLC的話相對來說靈活一些，程序可以處理特殊情況處理

gqm

拜師學藝

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 354 個
工控威望: 446 點
下載積分: 2437 分
在線時間: 166(小時)
注冊時間: 2009-05-20
最后登錄: 2024-02-19
查看gqm的主題 / 回貼

5樓發表于: 2009-08-31 19:42

只看該作者 | 小中大

比例閥應該有專用的比例放大板，然后在控制接口輸入的地方可以用電位器來調節電流的大小。

anddylihua

沉思的飛刀

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 123 個
工控威望: 301 點
下載積分: 2961 分
在線時間: 222(小時)
注冊時間: 2009-02-14
最后登錄: 2024-11-01
查看anddylihua的主題 / 回貼

6樓發表于: 2009-08-31 20:58

只看該作者 | 小中大

用比例放大板可靠點吧,電位器要考慮電阻與電流是否都合適

飛刀,又見飛刀

冬雨

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 232 個
工控威望: 343 點
下載積分: 1010 分
在線時間: 104(小時)
注冊時間: 2007-04-05
最后登錄: 2025-06-18
查看冬雨的主題 / 回貼

7樓發表于: 2009-09-01 08:58

只看該作者 | 小中大

圖片：

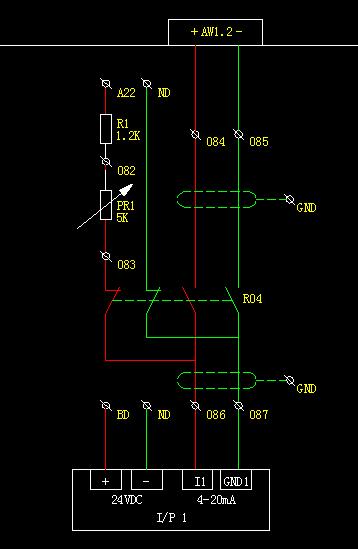

比例閥是4-20mA的是吧?我有這樣做過,效果還可以,給比例閥24VDC的電源中間串一個電位器,可以調節閥門大小,不過這個要看你需要的精度有多高了.一般調試PLC的時侯給PLC外加4-20mA的電流也可以這樣給.
