樓主  發表于: 2009-11-29 08:49
            最近碰到一個傳統繼電器一鍵ON/OFF控制電路﹐無法實現﹐求解﹗﹗
yyy313
大樹
級別: 略有小成
精華主題: 0
發帖數量: 181 個
工控威望: 277 點
下載積分: 2718 分
在線時間: 120(小時)
注冊時間: 2009-10-19
最后登錄: 2013-03-12
查看yyy313的 主題 / 回貼
1樓  發表于: 2009-11-29 08:56
使用一個旋鈕或緊停不就可以了嗎?
sam.h.b
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看sam.h.b的 主題 / 回貼
2樓  發表于: 2009-11-29 10:09
該電路是用一個微動開關控制
小電工
搞印刷設備的朋友多聯系
級別: 家園常客
精華主題: 0
發帖數量: 119 個
工控威望: 634 點
下載積分: 5946 分
在線時間: 395(小時)
注冊時間: 2009-09-19
最后登錄: 2025-05-26
查看小電工的 主題 / 回貼
3樓  發表于: 2009-11-29 12:45
你可以買個帶自鎖的按鈕就可以了，電路還是最簡單的。
xshflove
工控人家園，工控人的免費學校。
級別: 工控俠客
精華主題: 0
發帖數量: 489 個
工控威望: 4285 點
下載積分: 713 分
在線時間: 531(小時)
注冊時間: 2008-03-14
最后登錄: 2025-05-17
查看xshflove的 主題 / 回貼
4樓  發表于: 2009-11-29 12:49
我做過用帶自鎖的按鈕就可以了，電路很最簡單的.
sam.h.b
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看sam.h.b的 主題 / 回貼
5樓  發表于: 2009-11-29 13:05
因為那地方無法更換其它類型的按鈕﹐必借助本身自帶的微動開關。
小電工
搞印刷設備的朋友多聯系
級別: 家園常客
精華主題: 0
發帖數量: 119 個
工控威望: 634 點
下載積分: 5946 分
在線時間: 395(小時)
注冊時間: 2009-09-19
最后登錄: 2025-05-26
查看小電工的 主題 / 回貼
6樓  發表于: 2009-11-29 14:30
沒CAD畫個梯型圖，看看可以用嗎？
附件： YJ.rar (3 K) 下載次數:12
網站提示: 請不要用迅雷下載附件，容易出錯
chenpingyg
機械是柱石,電氣是靈魂.
級別: VIP會員
精華主題: 0
發帖數量: 1105 個
工控威望: 6705 點
下載積分: 100 分
在線時間: 603(小時)
注冊時間: 2007-01-25
最后登錄: 2017-04-03
查看chenpingyg的 主題 / 回貼
7樓  發表于: 2009-11-29 14:44

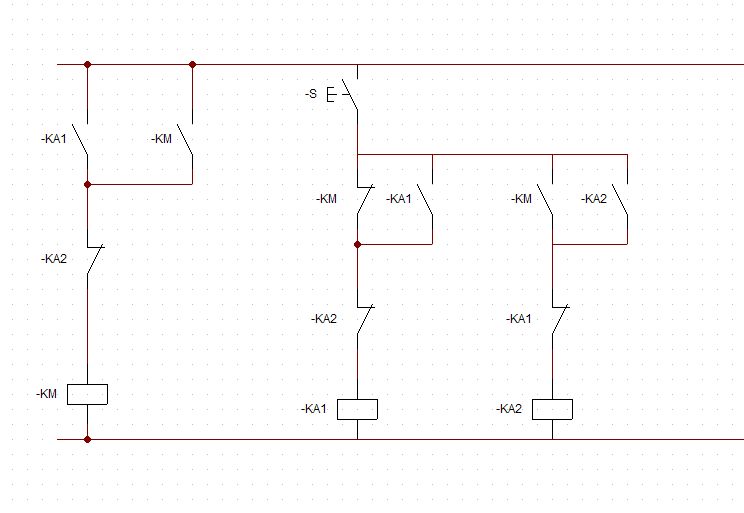

圖片：
引用
引用樓主sam.h.b于2009-11-29 08:49發表的 求傳統繼電器一鍵ON/OFF控制電路 :
            最近碰到一個傳統繼電器一鍵ON/OFF控制電路﹐無法實現﹐求解﹗﹗

你看這個圖行嗎？
附件： 截圖00.rar (21 K) 下載次數:14
網站提示: 請不要用迅雷下載附件，容易出錯
自己的事情自己做.
luyuemin
工控人
級別: 略有小成
精華主題: 0
發帖數量: 153 個
工控威望: 265 點
下載積分: 1139 分
在線時間: 352(小時)
注冊時間: 2009-02-11
最后登錄: 2021-07-22
查看luyuemin的 主題 / 回貼
8樓  發表于: 2009-11-29 15:01
樓上的不能工作，要加上“記憶”電路。
小電工
搞印刷設備的朋友多聯系
級別: 家園常客
精華主題: 0
發帖數量: 119 個
工控威望: 634 點
下載積分: 5946 分
在線時間: 395(小時)
注冊時間: 2009-09-19
最后登錄: 2025-05-26
查看小電工的 主題 / 回貼
9樓  發表于: 2009-11-29 15:12
7樓的是不可以用。該一下看看。
勿忘我
級別: 略有小成
精華主題: 0
發帖數量: 176 個
工控威望: 346 點
下載積分: 1696 分
在線時間: 256(小時)
注冊時間: 2009-04-04
最后登錄: 2023-01-12
查看勿忘我的 主題 / 回貼
10樓  發表于: 2009-11-29 16:52
7樓的圖完全正確可以實現樓主的控制要求。
qinshengyue
是我，別開槍！
級別: VIP會員
精華主題: 0
發帖數量: 808 個
工控威望: 1216 點
下載積分: 31304 分
在線時間: 1234(小時)
注冊時間: 2009-04-09
最后登錄: 2025-02-26
查看qinshengyue的 主題 / 回貼
11樓  發表于: 2009-11-29 17:14
看上去是可以的,不過有些觸點是多余的,反正KA1和KA2都是鎖不住的,為什么在各自的電路還要加上它們的自鎖觸點呢?去掉不也一樣,以上是淺見!
  • «
