再見理想
雖然時間很遙遠,但從未停止過。
級別: VIP會員
精華主題: 1 篇
發帖數量: 1557 個
工控威望: 1438 點
下載積分: 22806 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的 主題 / 回貼
樓主  發表于: 2010-12-10 23:09
怎么樣能把幾個圖框區CAD圖輸出成一個PDF文件。
比如CAD里有三個A4圖紙,那要輸出成一個PDF文件,內有三頁圖紙。
CAD能做到這個效果嗎?還是用別的軟件轉換?
不知道我說的明白不?
[img]Http://www.13706878701.cn/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]
e_newboy
級別: 略有小成
精華主題: 0
發帖數量: 169 個
工控威望: 268 點
下載積分: 297 分
在線時間: 154(小時)
注冊時間: 2009-04-20
最后登錄: 2025-05-11
查看e_newboy的 主題 / 回貼
1樓  發表于: 2010-12-11 00:10
你需要安裝一個PDF打印機驅動程序
pdfFactory Pro
打印單張圖框可以選A4

幾張打印在一張里面可以選A3,A2,A1,A0圖紙
本人長期兼職承接電氣自動化項目:
1.熟悉各種品牌PLC程序設計,上位機組態編程,人機界面HMI編程,工業通訊網絡,設備設施物聯上云(IOT),數據采集,變頻器、伺服電機、步進電機驅動等綜合應用;
2.可承接各種PLC、觸摸屏、上位機代寫服務,系統集成、節能改造等項目,CAD出圖。
3.服務周到、價格實惠,期待與你的合作,聯系電話/微信:15875502770
huanghuiqun
級別: 探索解密
精華主題: 0
發帖數量: 56 個
工控威望: 197 點
下載積分: 467 分
在線時間: 225(小時)
注冊時間: 2008-08-26
最后登錄: 2025-06-25
查看huanghuiqun的 主題 / 回貼
2樓  發表于: 2010-12-11 00:32
你需要安裝一個PDF打印機驅動程序
pdfFactory Pro
打印單張圖框可以選A4

幾張打印在一張里面可以選A3,A2,A1,A0圖紙

樓上說的沒有錯!!!
廣州匯巨自動化--食用菌工廠化培植環境設計 13902292428
再見理想
雖然時間很遙遠,但從未停止過。
級別: VIP會員
精華主題: 1 篇
發帖數量: 1557 個
工控威望: 1438 點
下載積分: 22806 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的 主題 / 回貼
3樓  發表于: 2010-12-11 06:48

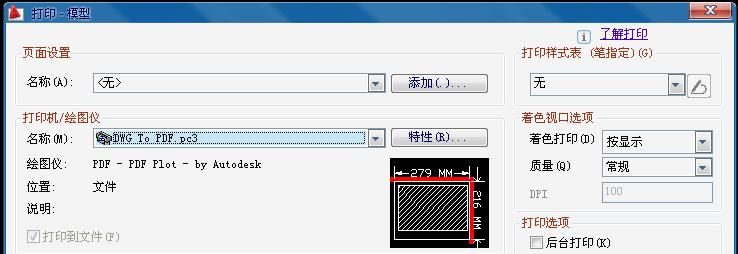

圖片:
我的CAD有PDF的輸出的。
以前要是有兩個的A4的圖紙輸出PDF的話,圖櫃會選上兩個圖紙輸出成PDF後,就成一個PDF文件中在一頁裏 居中有那兩個圖框文件。圖框越多,PDF顯示的越小~!
[img]Http://www.13706878701.cn/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]
cvlsam
富士低壓,POD(觸摸屏),PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6814 個
工控威望: 38418 點
下載積分: 11131 分
在線時間: 9710(小時)
注冊時間: 2006-09-13
最后登錄: 2025-07-10
查看cvlsam的 主題 / 回貼
4樓  發表于: 2010-12-11 07:14
輸出為PDF文檔,然後通過Acrobat之類的PDF編輯軟體合併成一個文檔,如果你的圖層很多,建議你合併圖層後輸出,否則PDF的體積會很大。

Good Luck
mengyu520
級別: 略有小成
精華主題: 0
發帖數量: 84 個
工控威望: 231 點
下載積分: 861 分
在線時間: 30(小時)
注冊時間: 2009-08-10
最后登錄: 2025-05-25
查看mengyu520的 主題 / 回貼
5樓  發表于: 2010-12-11 09:08
裝一個Adobe Acrobat 9 Pro,再打印就可以了
劉建強
勤學,才是進步的根源。
級別: 略有小成
精華主題: 0
發帖數量: 270 個
工控威望: 449 點
下載積分: 2953 分
在線時間: 549(小時)
注冊時間: 2009-01-23
最后登錄: 2019-01-08
查看劉建強的 主題 / 回貼
6樓  發表于: 2010-12-11 12:02
學習!
yhnt
級別: 論壇先鋒
精華主題: 0
發帖數量: 365 個
工控威望: 1309 點
下載積分: 3396 分
在線時間: 885(小時)
注冊時間: 2009-07-11
最后登錄: 2025-03-30
查看yhnt的 主題 / 回貼
7樓  發表于: 2010-12-11 12:41
學習了
fjqz00
級別: 論壇先鋒
精華主題: 1 篇
發帖數量: 1309 個
工控威望: 1466 點
下載積分: 8014 分
在線時間: 370(小時)
注冊時間: 2007-04-16
最后登錄: 2025-07-09
查看fjqz00的 主題 / 回貼
8樓  發表于: 2010-12-11 17:23
安裝pdfFactory Pro虛擬打印軟件
選擇其中一張圖,按打印,彈出PDF保存對話框時,先不要按“保存”,繼續回到CAD里面去,打印第二張……直到你所有的都打完,再回到PDF生成的那個對話框,你會看到里面已經有好多張圖等待打印了,這時按“保存”,輸入文件名,這樣就能好多張圖在一個PDF文件了。我經常這么做
附件的案例不知是不是你想要的。
附件: 打印案例.rar (4 K) 下載次數:54
網站提示: 請不要用迅雷下載附件,容易出錯
本帖最近評分記錄:
  • 下載積分:+3(再見理想) 這位大哥太感謝你了。~! ..
    cszwm
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看cszwm的 主題 / 回貼
    9樓  發表于: 2010-12-12 11:10
    8樓講得很詳細了。
    lyw1988
    級別: 略有小成
    精華主題: 0
    發帖數量: 147 個
    工控威望: 240 點
    下載積分: 5177 分
    在線時間: 358(小時)
    注冊時間: 2010-11-21
    最后登錄: 2025-07-09
    查看lyw1988的 主題 / 回貼
    10樓  發表于: 2010-12-12 11:21
    張連強
    要學的  真是太多了
    級別: 略有小成
    精華主題: 0
    發帖數量: 95 個
    工控威望: 219 點
    下載積分: 13253 分
    在線時間: 107(小時)
    注冊時間: 2010-12-06
    最后登錄: 2016-02-14
    查看張連強的 主題 / 回貼
    11樓  發表于: 2010-12-12 13:37
    學習   我一定努力學習
    • «
