xabjocke
定量裝車系統,門禁考勤系統,監控系統,一卡通系統,承接嵌入式
級別: 探索解密
精華主題: 0
發帖數量: 22 個
工控威望: 131 點
下載積分: 661 分
在線時間: 2(小時)
注冊時間: 2011-05-04
最后登錄: 2017-04-24
查看xabjocke的 主題 / 回貼
樓主  發表于: 2011-05-04 11:20

安裝前準備:

    門禁控制箱的安裝位置 門禁控制箱是門禁系統的核心,門禁控制箱的安裝環境直運作;在安裝門禁控制箱的第三:安裝的位置要便于施工、操作、后期維護; 在安裝門禁控制箱時,還有根據現場布線情況合理設計控制箱的擺放位置;當只有一個控制箱時,倘若控制器只控制部多于兩個門控點那么控制箱的與門控點的距離最好米以內;在下面布線需求里邊會詳細介紹線材標準;

布線需求:

    1.電源線:
      主電源:220V交流電;
      鎖電源:RVV,最長100米(2*1.0 mm2 );
      RVV,最長35米(2*0.5 mm2 );
      RVV,最長12米(2*0.3 mm2 );
    2 .讀卡器線纜:
       控制器到讀卡器電源線材:
       屏蔽雙絞線,RVVP,最長150米(2*1.0 mm2 );
       屏蔽雙絞線,RVVP,最長40米(2*0.5 mm2 );
       屏蔽雙絞線,RVVP,最長15米(2*0.3 mm2 );
    3. 門磁信號線:
       RVV,最長500米(2*1.0 mm2 );
       RVV,最長300米(2*0.5 mm2 );
       RVV,最長100米(2*0.3 mm2 );
    4. 按鈕信號線:
       RVV,最長500米(2*1.0 mm2 );
       RVV,最長300米(2*0.5 mm2 );
       RVV,最長100米(2*0.3 mm2 );

控制器與設備安裝

    控制箱的安裝:

    第一步:根據控制器底板上的固定孔位,在墻壁上的適當位置打孔,打入膨脹螺拴。
    第二步:用螺釘,擰入孔內。
    第三步:將控制器掛在螺釘上,固定在墻壁上。
    第四步:請參照下面的接連圖接線。





門禁系統具體接線方法 下載門禁系統具體接線方法 下載
定量裝車,門禁考勤,監控,一卡通系統,承接嵌入式開發。上海比約克信息科技有限公司 www.bjocke.com
xabjocke
定量裝車系統,門禁考勤系統,監控系統,一卡通系統,承接嵌入式
級別: 探索解密
精華主題: 0
發帖數量: 22 個
工控威望: 131 點
下載積分: 661 分
在線時間: 2(小時)
注冊時間: 2011-05-04
最后登錄: 2017-04-24
查看xabjocke的 主題 / 回貼
1樓  發表于: 2011-05-06 09:34
謝謝支持!之后還會貼出些實用的東東!www.bjocke.com
定量裝車,門禁考勤,監控,一卡通系統,承接嵌入式開發。上海比約克信息科技有限公司 www.bjocke.com
廣東工程
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看廣東工程的 主題 / 回貼
2樓  發表于: 2011-05-06 13:34
學習一下
廣東工程
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看廣東工程的 主題 / 回貼
3樓  發表于: 2011-05-06 13:35
xabjocke
定量裝車系統,門禁考勤系統,監控系統,一卡通系統,承接嵌入式
級別: 探索解密
精華主題: 0
發帖數量: 22 個
工控威望: 131 點
下載積分: 661 分
在線時間: 2(小時)
注冊時間: 2011-05-04
最后登錄: 2017-04-24
查看xabjocke的 主題 / 回貼
4樓  發表于: 2011-05-09 10:20
謝謝!支持!
定量裝車,門禁考勤,監控,一卡通系統,承接嵌入式開發。上海比約克信息科技有限公司 www.bjocke.com
554265117
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看554265117的 主題 / 回貼
5樓  發表于: 2011-05-09 11:37
頂一下!
軍522
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看軍522的 主題 / 回貼
6樓  發表于: 2011-05-11 04:17
謝謝!樓主!
hubaiyuan
hubai
級別: 家園?
精華主題: 0
發帖數量: 420 個
工控威望: 609 點
下載積分: 21763 分
在線時間: 322(小時)
注冊時間: 2010-11-20
最后登錄: 2025-04-18
查看hubaiyuan的 主題 / 回貼
7樓  發表于: 2011-05-11 07:24
能看一看,實際連接線吧
xabjocke
定量裝車系統,門禁考勤系統,監控系統,一卡通系統,承接嵌入式
級別: 探索解密
精華主題: 0
發帖數量: 22 個
工控威望: 131 點
下載積分: 661 分
在線時間: 2(小時)
注冊時間: 2011-05-04
最后登錄: 2017-04-24
查看xabjocke的 主題 / 回貼
8樓  發表于: 2011-05-11 09:34
謝謝大家的支持!共同學習探討,   46477121  弱電交流群  大家在這里可以進一步探討。
定量裝車,門禁考勤,監控,一卡通系統,承接嵌入式開發。上海比約克信息科技有限公司 www.bjocke.com
ayfang
人活著總有兩種可能,好或者不好。不經過其中的任何一種可能,都
級別: 探索解密
精華主題: 0
發帖數量: 100 個
工控威望: 148 點
下載積分: 664 分
在線時間: 23(小時)
注冊時間: 2010-10-30
最后登錄: 2012-10-15
查看ayfang的 主題 / 回貼
9樓  發表于: 2011-05-26 11:59
學習下去``
謝謝分享了
再過兩年,鈔票還不如手紙,送捆大蔥,那得是多大的交情啊……
/
走自己的路,想說誰說誰去吧
/
只有累死的牛 沒有耕壞的田。
無限自信
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看無限自信的 主題 / 回貼
10樓  發表于: 2011-06-16 01:19
實際接線圖呢????
xabjocke
定量裝車系統,門禁考勤系統,監控系統,一卡通系統,承接嵌入式
級別: 探索解密
精華主題: 0
發帖數量: 22 個
工控威望: 131 點
下載積分: 661 分
在線時間: 2(小時)
注冊時間: 2011-05-04
最后登錄: 2017-04-24
查看xabjocke的 主題 / 回貼
11樓  發表于: 2011-07-14 09:11

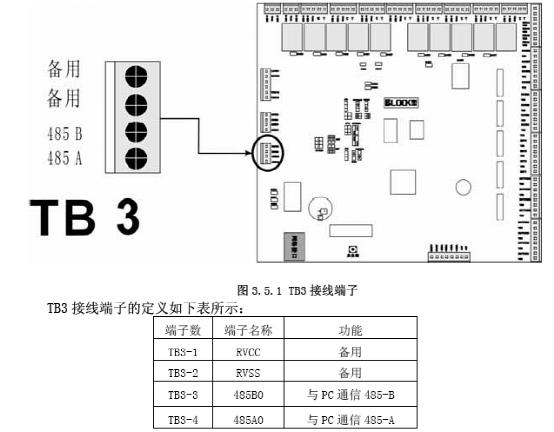

圖片:
實際接線圖壓縮文件里有。
定量裝車,門禁考勤,監控,一卡通系統,承接嵌入式開發。上海比約克信息科技有限公司 www.bjocke.com
  • «
