引用

引用第3樓nmd2001j于2018-03-13 09:23發表的  :

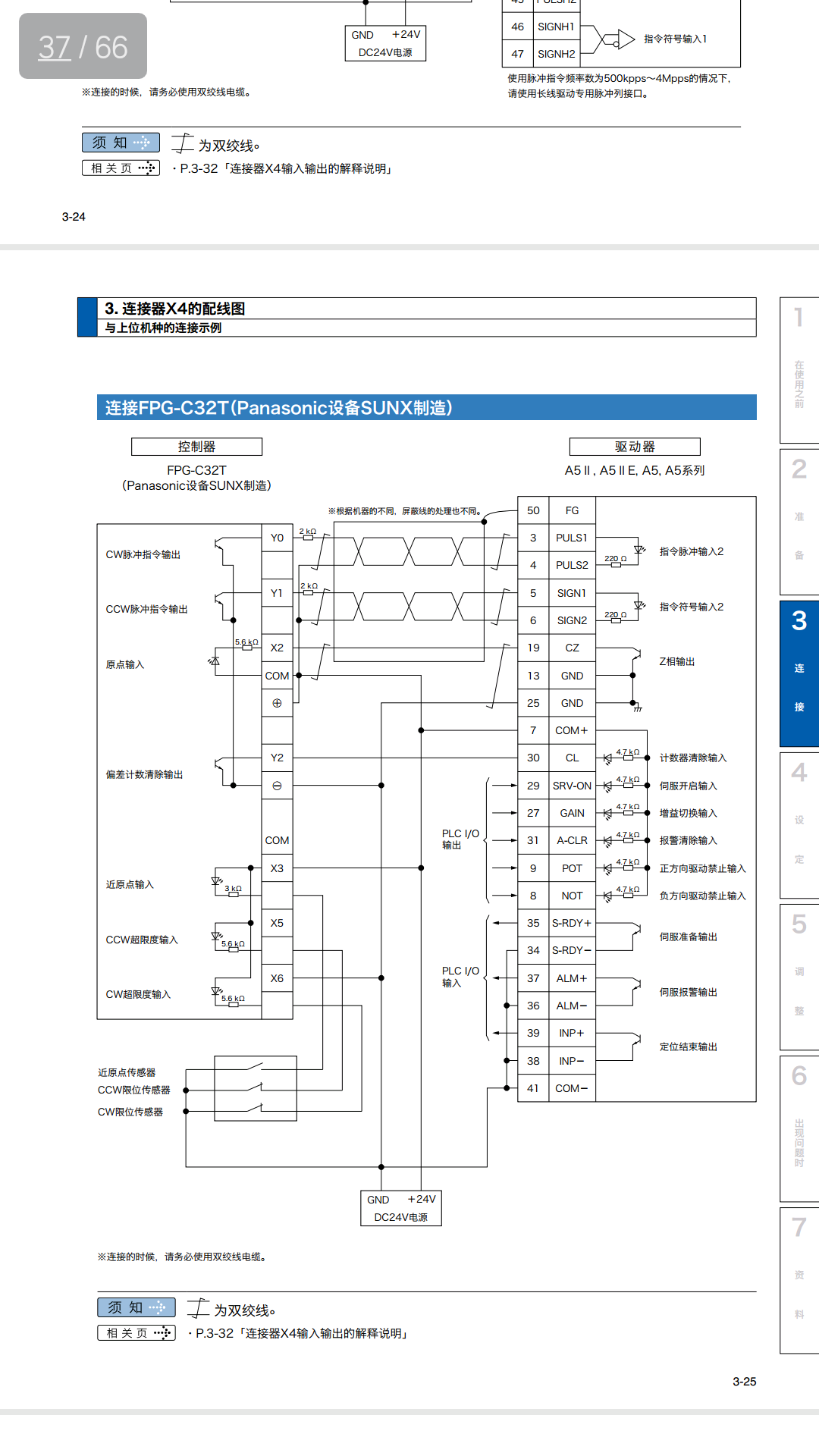

1,2,7接24V+,4接Y0，6接Y1,29，41接24v-，NPN接法，沒問題，肯定可以轉。PNP1,2,4,6 反過來接即可，其他不變。

引用

引用第1樓mr荬籹籽于2018-01-24 21:16發表的  :
港真 挺簡單的啊 電路圖畫的那么明顯
4是脈沖輸入，需要串聯1個2k的電阻（電阻很重要一定要加，24v容易燒壞光耦）
6是作為方向使用，也要串聯1個2K的電阻 原理同上
31是伺服器的報警復位輸入
3，5，7連在一起  接24v正極
.......
