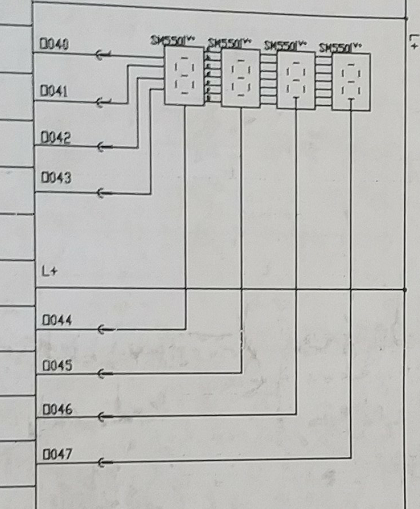

現場這四個數碼快顯示PLC最終模擬量的數值，好比現場數據是2345,2345的數要在這四個數碼塊上顯示2345，我200PLC的程序要咋編寫？

一共32個點嗎？做一個數字和輸出對應關系就行了，這不是學PLC雙線圈問題的基礎么

現場模擬量來的數值好比是3456，我要咋樣提取單獨的數在數碼快上顯示，這四個數對應那四個數碼快

這么費勁，買個帶通訊的數碼管。

要是能換我就不問了，直接觸摸屏了，我還用啥數碼管

7個位的排列組合唄，那個為1，哪個為0的問題。

最終模擬量來的數是16.32噸，16.32分別再那四個數碼塊上顯示，控制數碼容易，提取這四個數比較費事，200不像300里面可以分別提取某一位數

需要，4個選通點，8個段位點

我做過200  SMART 三位七段碼計數的，用的9個輸出點

引用

引用第6樓醉臥美人膝于2021-01-06 12:33發表的  :
最終模擬量來的數是16.32噸，16.32分別再那四個數碼塊上顯示，控制數碼容易，提取這四個數比較費事，200不像300里面可以分別提取某一位數

就最常見的整數除法就行了啊,預估一個最大范圍,從這個地方開始逐位除就可以了,但是最好是要是整數,小數點是可以額外處理的,只用來顯示.

比如16.42,規定的范圍是±99.00,那么你需要顯示4位,最大除數就是10,最小是0.01

16.42除以10,獲得1

16.42-1*10 = 6.42

06.42除以1獲得6

06.42-6*1 = 0.42

00.42除以0.1獲得4

00.42-4*0.1=0.02

00.02除以0.01獲得2

每次除法最后的結果就是1642.
但是PLC上處理的時候,小數除法是非常討厭的,甚至用浮點指令因為單精度誤差的原因導致明明是1,但是計算出來是0.999999...的情況,所以最好提前乘上一個大整數比如100把小數位數去掉,剩下的都是整數除法很簡單的.小數點判斷在位數不多的情況可以直接寫死,比如<0.09,<0.9,<9.但是實際情況下,一般固定小數點位置也是可以的.

就是這樣做的，太費事了

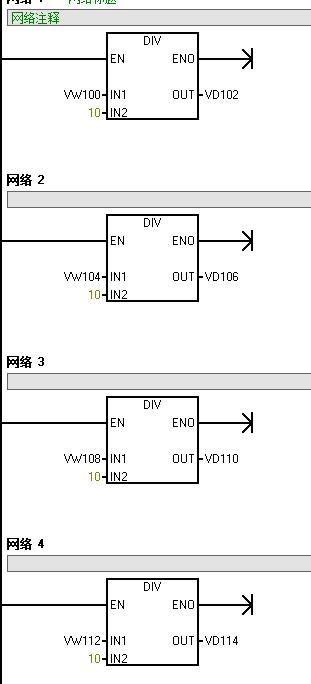

×100取整以后用DIV指令，余數為個位，整數繼續用DIV，以此類推
