我就去旅游
級別: 略有小成
精華主題: 0
發帖數量: 136 個
工控威望: 241 點
下載積分: 4184 分
在線時間: 91(小時)
注冊時間: 2010-06-14
最后登錄: 2023-07-14
查看我就去旅游的 主題 / 回貼
樓主  發表于: 2012-06-06 10:07
如題,屏的型號是MT506T,求九針公頭與母頭的接線圖。本人初學觸摸屏,請老師們賜教!
xulileigh
學海無涯諾亞舟....
級別: 探索解密
精華主題: 0
發帖數量: 122 個
工控威望: 162 點
下載積分: 728 分
在線時間: 134(小時)
注冊時間: 2010-04-19
最后登錄: 2014-04-30
查看xulileigh的 主題 / 回貼
1樓  發表于: 2012-06-12 09:40
圖片:

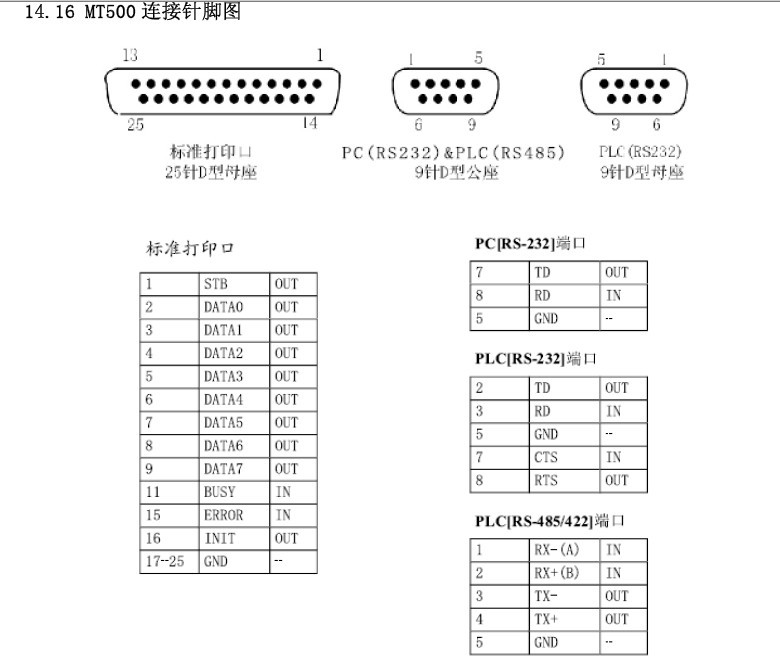

MT500的引腳定義圖如下圖。使用手冊上有的哦~
txb909038
原Eview/Kinco售后維修工程師
級別: 略有小成
精華主題: 1 篇
發帖數量: 92 個
工控威望: 320 點
下載積分: 465 分
在線時間: 62(小時)
注冊時間: 2008-05-28
最后登錄: 2025-06-30
查看txb909038的 主題 / 回貼
2樓  發表于: 2012-06-15 01:24
MT500系列觸摸屏下載線接線圖:針腳定義 PC端:2/3/5 觸摸屏端:7/8/5 接線方法: 2-7 3-8 5-5 由于2邊的都是九針母頭,請注意不要插反了
