樓主  發表于: 2017-07-09 13:29

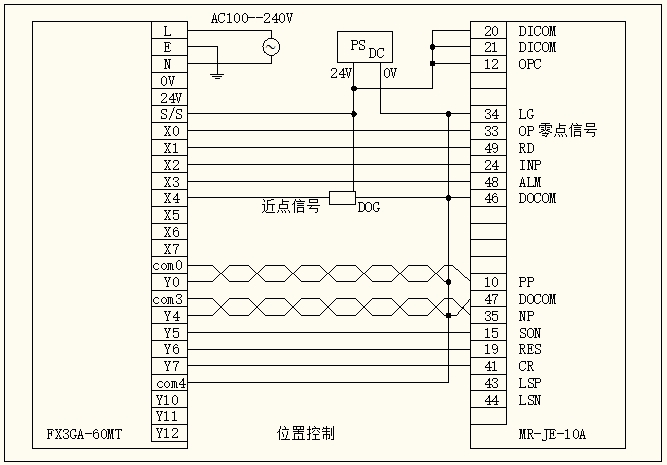

請各位幫忙看看FX3GA-60MT-CM與MR-JE-10A的CN1接線圖。錯誤的地方幫指正，謝謝。
FX3GA-60MT-CM接線.pdf (285 K) 下载次数:512
[ 此帖被libin520在2017-07-16 08:15重新編輯 ]
本帖最近評分記錄：
  • 下載積分:+1(你好，明天) 好貼好貼！
  • 下載積分:+5(zhao0539000) 真誠感謝！
    • 需要高品質音樂資源+QQ群：723680148，音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。
    ymmfa
    不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。
    級別: 管理員

    精華主題: 8 篇
    發帖數量: 9732 個
    工控威望: 8630 點
    下載積分: 16870 分
    在線時間: 5340(小時)
    注冊時間: 2006-08-10
    最后登錄: 2025-07-23
    查看ymmfa的 主題 / 回貼
    1樓  發表于: 2017-07-10 09:21
    ALM可能是源型的，最好轉一個中間繼電器。
    特別提醒大家：
    偶爾修改下自己的密碼，以防被盜
    不要在多個網站都用一樣賬號密碼
    偶爾還是要發發貼，回回貼，不要總潛水
    eledesigner
    懂一點點
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1976 個
    工控威望: 2238 點
    下載積分: 3005 分
    在線時間: 2379(小時)
    注冊時間: 2009-08-21
    最后登錄: 2025-07-23
    查看eledesigner的 主題 / 回貼
    2樓  發表于: 2017-07-10 15:11
    沒問題啊
    libin520
    雖然沒什么突破和進步，卻還是每天在堅持著。
    級別: 工控俠客
    精華主題: 1 篇
    發帖數量: 2447 個
    工控威望: 2881 點
    下載積分: 4646 分
    在線時間: 1213(小時)
    注冊時間: 2008-10-24
    最后登錄: 2025-03-23
    查看libin520的 主題 / 回貼
    3樓  發表于: 2017-07-10 17:25

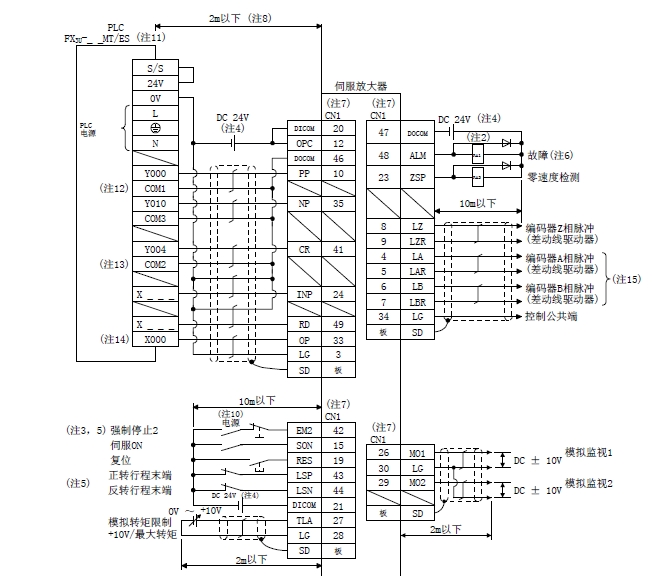

    看mr-je的手冊和fx3u的手冊。用plc的24電源。想用外部電源。mr-je的docom可以切換的。

    [ 此帖被libin520在2017-07-10 19:01重新編輯 ]
    需要高品質音樂資源+QQ群：723680148，音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。
    sgf518
    級別: 探索解密
    精華主題: 0
    發帖數量: 16 個
    工控威望: 113 點
    下載積分: 543 分
    在線時間: 52(小時)
    注冊時間: 2010-12-05
    最后登錄: 2025-07-02
    查看sgf518的 主題 / 回貼
    4樓  發表于: 2017-07-14 09:50
    學習啊！
    guti2008
    級別: 略有小成
    精華主題: 0
    發帖數量: 34 個
    工控威望: 301 點
    下載積分: 3050 分
    在線時間: 93(小時)
    注冊時間: 2016-11-08
    最后登錄: 2024-04-29
    查看guti2008的 主題 / 回貼
    5樓  發表于: 2017-07-14 16:14
    ALM這樣用沒關系的；另外，CN1里面標簽一樣的話好像是內部是導通的的，像20和21 ，46和47；LSP和LSN不用的話可以用參數屏蔽掉，里面可以少接幾根線。
    本帖最近評分記錄：
  • 下載積分:+5(libin520) 熱心助人！
    libin520
    雖然沒什么突破和進步，卻還是每天在堅持著。
    級別: 工控俠客
    精華主題: 1 篇
    發帖數量: 2447 個
    工控威望: 2881 點
    下載積分: 4646 分
    在線時間: 1213(小時)
    注冊時間: 2008-10-24
    最后登錄: 2025-03-23
    查看libin520的 主題 / 回貼
    6樓  發表于: 2017-07-14 18:04
    多謝5樓。LSP和LSN不用的話可以用參數屏蔽掉，然后接兩個極限位到x里，當極限用。看到別人這樣用的多。JE和J4的很像。
    需要高品質音樂資源+QQ群：723680148，音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。
    zhangli1991
    級別: 略有小成
    精華主題: 0
    發帖數量: 79 個
    工控威望: 207 點
    下載積分: 799 分
    在線時間: 41(小時)
    注冊時間: 2016-08-03
    最后登錄: 2025-07-23
    查看zhangli1991的 主題 / 回貼
    7樓  發表于: 2017-08-03 13:51
    樓主想請教下，
    1.DOG原點都是接在X點上嗎
    2.正負極限接在CN1端子上還是X點上
    3.外部供電可以嗎，不用PLC的24V電源
    蒲城風信子
    微信QQ1733946494
    級別: 家園常客
    精華主題: 0
    發帖數量: 556 個
    工控威望: 778 點
    下載積分: 1308 分
    在線時間: 288(小時)
    注冊時間: 2014-12-11
    最后登錄: 2025-07-18
    查看蒲城風信子的 主題 / 回貼
    8樓  發表于: 2017-08-03 15:24
    還有 EMG和0v要短接
    libin520
    雖然沒什么突破和進步，卻還是每天在堅持著。
    級別: 工控俠客
    精華主題: 1 篇
    發帖數量: 2447 個
    工控威望: 2881 點
    下載積分: 4646 分
    在線時間: 1213(小時)
    注冊時間: 2008-10-24
    最后登錄: 2025-03-23
    查看libin520的 主題 / 回貼
    9樓  發表于: 2017-08-03 18:32
    引用
    引用第7樓zhangli1991于2017-08-03 13:51發表的  :
    樓主想請教下，
    1.DOG原點都是接在X點上嗎
    2.正負極限接在CN1端子上還是X點上
    3.外部供電可以嗎，不用PLC的24V電源

    1、接到X上。
    2、接到X上。一般都這么玩。
    3、如圖，就是外接電源。
    需要高品質音樂資源+QQ群：723680148，音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。
    jum1982
    級別: 家園常客
    精華主題: 1 篇
    發帖數量: 197 個
    工控威望: 753 點
    下載積分: 695 分
    在線時間: 114(小時)
    注冊時間: 2014-02-12
    最后登錄: 2025-06-10
    查看jum1982的 主題 / 回貼
    10樓  發表于: 2017-08-08 11:44
    漏型輸出的話，20 12接24+，46 3接0V就可以了，伺服的輸入是NPN，輸出也是NPN
