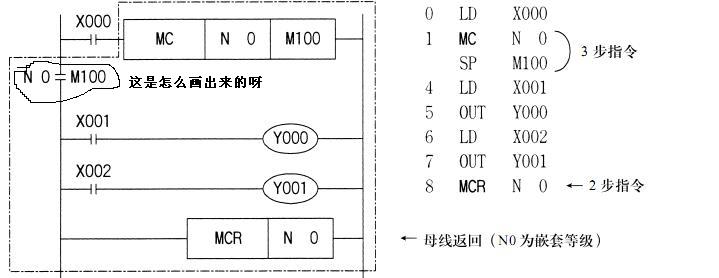

請朋友們幫忙解釋一下。MC MCR指令在梯形圖上應該怎么畫   請舉例說明  謝謝了

mc 是 master control, mcr 是master control reset
以上面的例子來說：
y0 & y1如果要執行 x0 必須要on, 然后m100才會on. mc & mcr 是一伙的，每一次的mc 后必須要有mcr。就好像有開引號就必須要有關引號

samtan80 謝謝你的講解。我明白了一些。現在就是在畫梯形圖時。N0 M100在圖上是怎么畫出來的，我不懂。請指教

送完指令后轉換一下，再轉到讀的模式，這個就出來了。。。

程序要運行才會出現，在編寫時是看不到的！

編程序時是看不到的，仿真或在讀取程序時就能看到

謝謝大家。我明白了。
