樓主  發表于: 2009-08-11 20:37
旋轉編碼器上的A相、B相和Z相這三根線是什么意思呀?
他們與PLC怎么接線?三根線必須都接呢還是其一或其二?若都接表示什么意思?
shuangyu
工控行業呆的越久越迷茫.......懂得多?少?......
級別: 家園常客
精華主題: 0
發帖數量: 344 個
工控威望: 891 點
下載積分: 1083 分
在線時間: 115(小時)
注冊時間: 2009-08-04
最后登錄: 2024-07-12
查看shuangyu的 主題 / 回貼
1樓  發表于: 2009-08-11 20:45
A相表示A相脈沖  B 相表示B相脈沖 Z 表示一圈脈沖
看你需要接幾個了?一般用AB相就夠了
如果計圈數 就把Z相也接進去。
接線嗎?看你編碼器是集電極輸出還是  差分 輸出
本帖最近評分記錄:
  • 下載積分:+2(tcx) 熱心助人,加分表揚
    湘婉
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看湘婉的 主題 / 回貼
    2樓  發表于: 2009-08-11 22:38
    1樓大兄弟你這句話什么意思
    湘婉
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看湘婉的 主題 / 回貼
    3樓  發表于: 2009-08-11 22:40
    接線嗎?看你編碼器是集電極輸出還是  差分 輸出,我想清楚你這句話
    shuangyu
    工控行業呆的越久越迷茫.......懂得多?少?......
    級別: 家園常客
    精華主題: 0
    發帖數量: 344 個
    工控威望: 891 點
    下載積分: 1083 分
    在線時間: 115(小時)
    注冊時間: 2009-08-04
    最后登錄: 2024-07-12
    查看shuangyu的 主題 / 回貼
    4樓  發表于: 2009-08-11 22:55
    集電極輸出就是A B 相
    差分輸出是A- B- A B 相  這個抗干擾能力好很
    剛才玩游戲中哈
    niyouyijian
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看niyouyijian的 主題 / 回貼
    5樓  發表于: 2009-08-22 21:27
    旋轉編碼器應該有配套使用的計數器/計時器。
    不然還真的不知道怎么接!
    bg_islang0
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看bg_islang0的 主題 / 回貼
    6樓  發表于: 2009-09-09 20:52
    一樓大哥,我用是的是集電極輸出,用A B 相的話用兩個輸入端。怎么知道A相與B相相差90度?
    若是差分輸出,A- B- A B 相 , 是什么意思呀。
    求明示!
    sjm213
    有小知識,無大學問。
    級別: 論壇版主

    精華主題: 7 篇
    發帖數量: 5291 個
    工控威望: 7517 點
    下載積分: 161548 分
    在線時間: 3239(小時)
    注冊時間: 2007-11-21
    最后登錄: 2025-07-23
    查看sjm213的 主題 / 回貼
    7樓  發表于: 2009-09-09 23:19
    可閱讀指令手冊關于高速計數器的介紹。

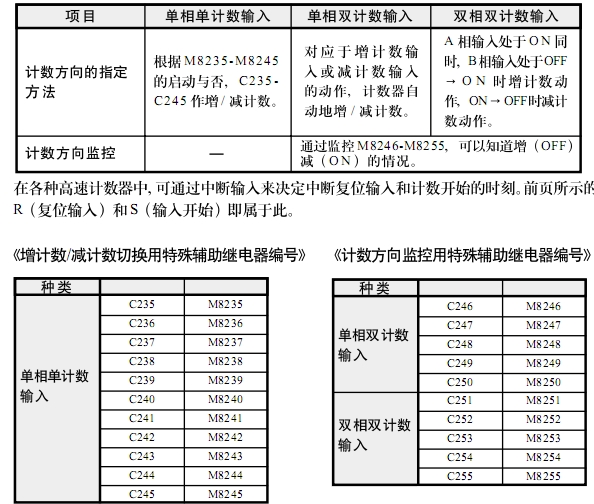

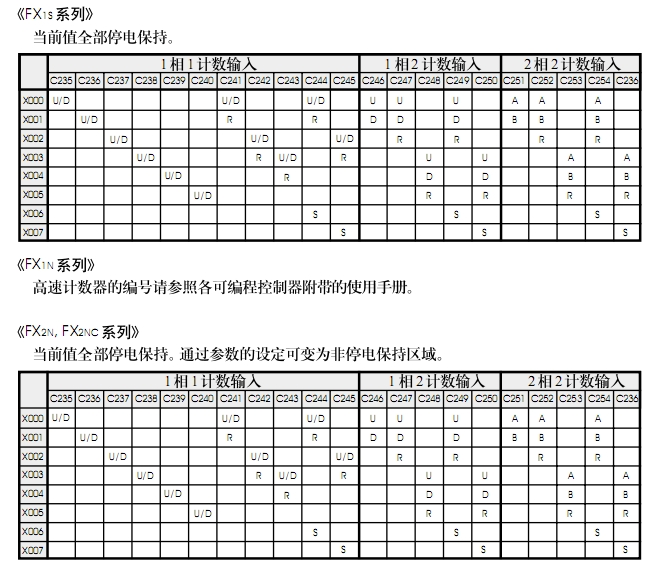

    如圖:




    可對應計數器號選擇接線方式。
    A相與B相本身就相差90度,可通過監控對應的特殊輔助繼電器號得出編碼器的正反轉狀態。
    差分為何物可上網搜索編碼器原理!
    zhaoleizhang
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看zhaoleizhang的 主題 / 回貼
    8樓  發表于: 2009-09-10 18:33
    學習了!
    zozo
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看zozo的 主題 / 回貼
    9樓  發表于: 2009-09-10 18:43
    學習學習
    zouxianmei
    級別: 略有小成
    精華主題: 0
    發帖數量: 127 個
    工控威望: 284 點
    下載積分: 589 分
    在線時間: 59(小時)
    注冊時間: 2008-12-29
    最后登錄: 2019-12-17
    查看zouxianmei的 主題 / 回貼
    10樓  發表于: 2009-11-15 16:13
    學習學習
    liuxuekui
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看liuxuekui的 主題 / 回貼
    11樓  發表于: 2009-11-15 19:37
    學習了!!!
    • «
