樓主發表于: 2011-11-21 22:52

一個能輸出正負15的開關電源（是100W，衡孚的），當我在+15V輸出端接上負載（是給一個電路板供電）時，-15V那一端測量出來的電壓變成-17V了，+15那端測量還是+15V，但如果我把負栽去掉，正負15測量的電壓都正常，，為什么我在+15V上接上負載，-15V那端會變成-17V呢？？？？？

zyhefei

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 19 個
工控威望: 136 點
下載積分: 669 分
在線時間: 30(小時)
注冊時間: 2011-11-21
最后登錄: 2018-01-22
查看zyhefei的主題 / 回貼

1樓發表于: 2011-11-22 08:41

只看該作者 | 小中大

正常，-15v是空載，所以正端有負載而且比較大時，負端空載時電壓就會升高。

kissko

要學習就要各位師傅手下多指教

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 189 個
工控威望: 5091 點
下載積分: 12367 分
在線時間: 77(小時)
注冊時間: 2010-06-09
最后登錄: 2024-12-31
查看kissko的主題 / 回貼

2樓發表于: 2011-11-23 10:59

只看該作者 | 小中大

這種現象就是開關電源的種狀態，

南科自動化設備維修中心
18666449248

鈳潛

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 28 個
工控威望: 154 點
下載積分: 638 分
在線時間: 37(小時)
注冊時間: 2011-09-16
最后登錄: 2024-10-17
查看鈳潛的主題 / 回貼

3樓發表于: 2011-11-23 22:27

只看該作者 | 小中大

真的會這樣，還沒留意過呢，請講講詳細的原理呢，好不

zs8823

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 84 個
工控威望: 513 點
下載積分: 1361 分
在線時間: 29(小時)
注冊時間: 2008-06-21
最后登錄: 2025-07-07
查看zs8823的主題 / 回貼

4樓發表于: 2011-11-24 01:40

只看該作者 | 小中大

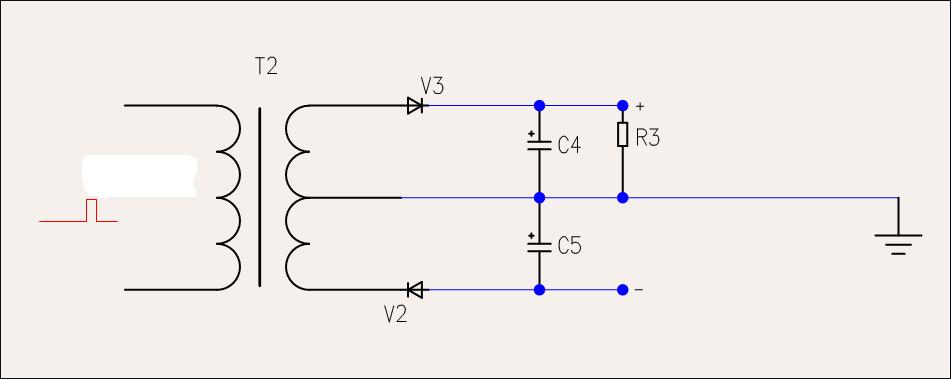

看附圖，第一路輸出加上負載后電壓下降，變壓器磁通量下降，反饋至初級后提高脈沖輸入頻率以提高次級輸出電壓，有負載端次級電壓回到額定值，但空載端無負載，上升的電壓無法消耗積累在濾波電容上形成你所述現象。

簡單模型

[ 此帖被zs8823在2011-11-24 01:46重新編輯 ]

xuqingshi

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xuqingshi的主題 / 回貼

5樓發表于: 2011-11-24 07:09

只看該作者 | 小中大

很正常的，空載和負載的時候是不一樣的，不用為什么了

梁國全

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 55 個
工控威望: 172 點
下載積分: 464 分
在線時間: 50(小時)
注冊時間: 2011-08-20
最后登錄: 2024-01-19
查看梁國全的主題 / 回貼

6樓發表于: 2011-11-24 08:44

只看該作者 | 小中大

學習一下
