本人第一次用歐姆龍產品，第一個用的就是CP1H-XA
我想問問  該型號將電流信號轉換成數字信號時該數字為16進制還是10進制的？
聽同事說好像是16進制的，如果默認16進制數據能調成10進制么？

就是200-203CH中的數據

有知道的提個醒，謝謝

為16進制，至于調成10進制，那么只需要轉換為BCD碼就可以了，歐姆龍提供了相應指令，但是轉換又有何意義呢？

以上~~~

我用文本顯示讀出的值，總不能顯示個16進制的給用戶看吧

請轉換一下思路，您不可能將0-6000，或者0-12000這樣的采集數給您的用戶看哦。

您必將進行整定，比如將0-6000整定為4-20之間的數，那么您的客戶一目了然的就知道現在的模擬量是多少mA的電流了。

利用歐姆龍之SCL指令對您的采樣值進行整定，整定結果就是BCD碼，BCD碼就是十進制的，而歐姆龍的HMI不是正喜歡使用BCD碼作為操作數的嘛，如果您的HMI連BCD碼都不能處理，那么我建議您直接使用富士的POD作為您的HMI算了。

以上~~~

謝謝樓上的指教，
我還想問個問題：我是將4-20mA模擬兩顯示出0-4000mm的行程開度
按您所說，讀出的是16進制，我現在想在文本上顯示出行程開度，
也就是具體的10進制毫米量，用戶只要看這10進制毫米開度即可，他們不需要想象模擬量電流
剛剛看了一下手冊，
請問：200是第一通道的模擬量輸入我將其MOV到D100里面。那如果這樣寫，對應的D350跟D400中數據應該會怎樣
謝謝

好像摸到點頭緒了，呵呵，謝謝cvlsam

不知道這樣行不行？

看來您真的沒有好好看編程手冊中的SCL（194）指令，這絕對應該打“PP”的 。

也未深刻的理解歐姆龍之編程思路（或者說日系PLC），日系PLC的功能塊編程思路為，MOV參數以后，使用功能指令。
而您的要求就是使用SCL（194)指令做整定，那么控制字P就是整定后的目標低限，P+1是轉換前的低限，P+2是轉換后的高限，P+3是轉換前的低限。至于怎么限制無所謂。
以您目前的要求為例：
CP1H對應的模擬量可以選擇6000和12000，因此對應的HEX為：
0-6000時，對應的為0000-1770H
0-12000時，對應的為0000-2EE0H
-10V～10V的對應值卻不是以上，但是因為不是本帖討論之范疇，請您自行去看CP1H操作手冊。
而您需求的是為客戶展示0-10mm的量，因此整定前的值為0-6000或者是0-12000（DEC），而整定后的值為0-10，因此，您P的值為0，P+1為0000，P+2為10，P+3為1770，這里假設您選擇的是6000的精度。

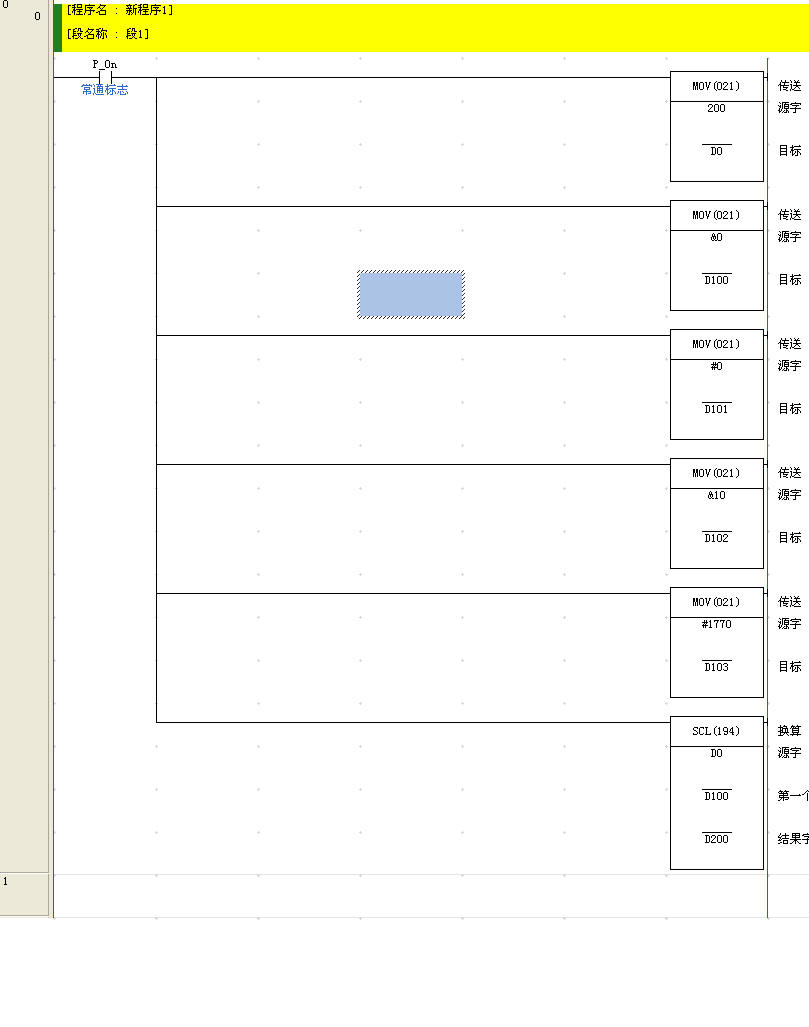

而程式就會該是這樣：



下圖附上SCL（194）指令說明：



以上～～

Good Luck～～～

可以加個QQ請教下其他遺留問題么？
我是第一次做歐姆龍的，希望不要見怪
要是您有空的話加一下QQ51712044
謝謝

或是MSN:gkxpanpan@hotmail.com

學習了。
cvlsam真是厲害啊，什么PLC都行。

比較奇怪你這么轉換的用意何在？
無論顯示的是什么類型的值，其最終結果在PLC里都是二進制的數值
比如：你用的CP1H內置模擬量輸入 分辨率0-6000對應1-10v
您直接進行工程轉換就行了 觸摸屏如果沒有自帶工程量轉換 那么就在程序里自己做 如果怕進制弄錯就全部使用統一進制不久得了
