381715159
級別: 探索解密
精華主題: 0
發帖數量: 24 個
工控威望: 126 點
下載積分: 619 分
在線時間: 19(小時)
注冊時間: 2011-03-18
最后登錄: 2024-08-20
查看381715159的 主題 / 回貼
樓主  發表于: 2012-02-23 10:50
請教一下 4-20mA的信號 怎樣轉換成0-20之間數字?CP1E 系列的 先謝了各位
cvlsam
富士低壓,POD(觸摸屏),PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6814 個
工控威望: 38418 點
下載積分: 11131 分
在線時間: 9710(小時)
注冊時間: 2006-09-13
最后登錄: 2025-07-10
查看cvlsam的 主題 / 回貼
1樓  發表于: 2012-02-23 12:30
其實很簡單的,以下說明假設使用的機型為CP1E-N40和模擬量輸入模塊CP1W-AD041。

CP1W-AD041是4通道輸入的AI模塊,其占用4個輸入字和用于設定模塊參數的2個輸出字,由于使用的是40點的主機,因此主機占用的輸入與輸出地址分別是CIO0~CIO1,CIO100.0~CIO100.7和CIO101.0~CIO101.7。
所以分配給AD041的輸入通道地址為,CIO2~5,設定字地址為CIO102,103.

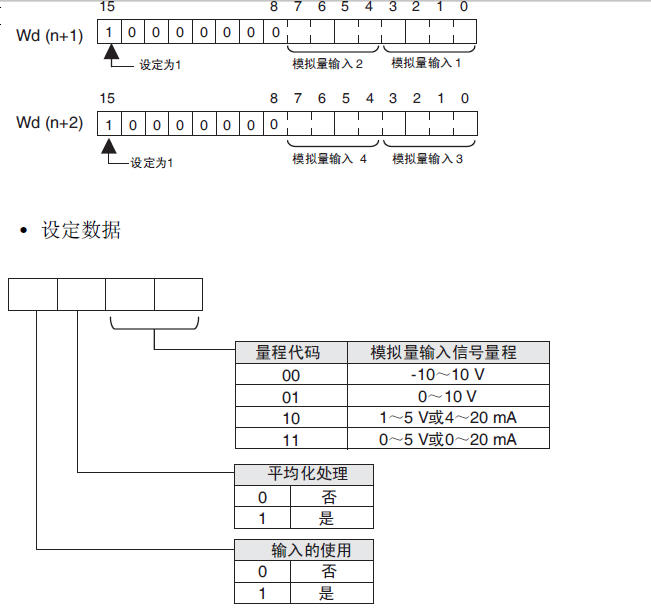

下面是設定字的說明:



由說明中可以看到,其最高位必須設置為1,低8位分別用于設定2個通道。
因?yàn)槲覀兪褂玫氖堑谝煌ǖ溃恍枰骄担ǖ佬枰O(shè)定為啟用,因此2進制就是1010.其余通道均設置成不啟用。因此設置為0000.

因此設定字就是#800A,與#8000.
本帖最近評分記錄:
  • 下載積分:+1(chweyu)
  • 下載積分:+5(ysz0377) 熱心助人
    cvlsam
    富士低壓,POD(觸摸屏),PLC專賣
    級別: VIP會員

    精華主題: 3 篇
    發帖數量: 6814 個
    工控威望: 38418 點
    下載積分: 11131 分
    在線時間: 9710(小時)
    注冊時間: 2006-09-13
    最后登錄: 2025-07-10
    查看cvlsam的 主題 / 回貼
    2樓  發表于: 2012-02-23 12:34

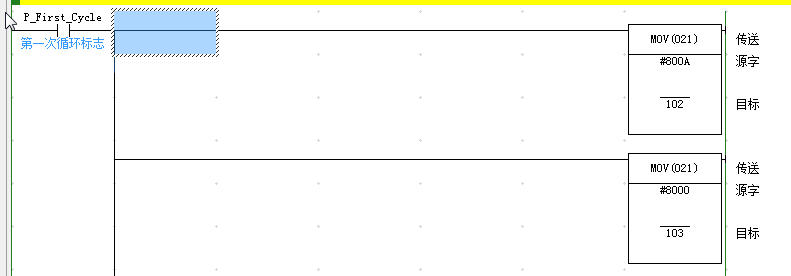

    由于在模擬量模塊必須先設定再使用,因此,在程序中我們需要第一次循環標志用于設定設定字。

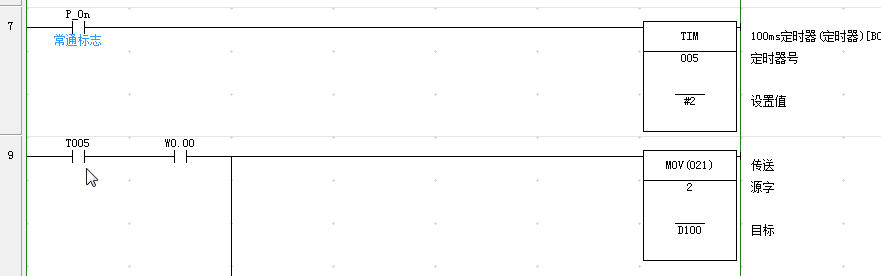

    由于模塊設定字寫入需要0.1~0.2秒的時間,因此我們使用一個定時器用于延時。



    此時通過直接讀取模擬量輸入通道我們就可以讀取到模擬值。
    本帖最近評分記錄:
  • 下載積分:+2(zhangyuet) 好貼!
    cvlsam
    富士低壓,POD(觸摸屏),PLC專賣
    級別: VIP會員

    精華主題: 3 篇
    發帖數量: 6814 個
    工控威望: 38418 點
    下載積分: 11131 分
    在線時間: 9710(小時)
    注冊時間: 2006-09-13
    最后登錄: 2025-07-10
    查看cvlsam的 主題 / 回貼
    3樓  發表于: 2012-02-23 12:42
    模擬量的讀取值在0~6000之間,此值代表4~20mA的輸入值,接下來,我們需要通過線性化整定指令將其整定到樓主要求的0~20之間。

    在歐姆龍中,線性化指令分為SCL,SCL2,SCL3,其實質是一樣的,只是使用的直線方程不同而已,對于一條直線來說,其直線方程可以分為兩點式,截距式等等,這里我們就以SCL來描述,其使用的是兩點式。

    根據手冊上對于SCL指令的描述,其輸入值根據參數定義的范圍進行整定,然后將整定后的值輸出。
    參數:
    第一個地址:整定后的下限
    第二個地址:整定前的下限
    第三個地址:整定后的上限
    第四個地址:整定前的上限
    這里:整定后的上下限分別是20,0,而整定前的上下限分別是6000,0.

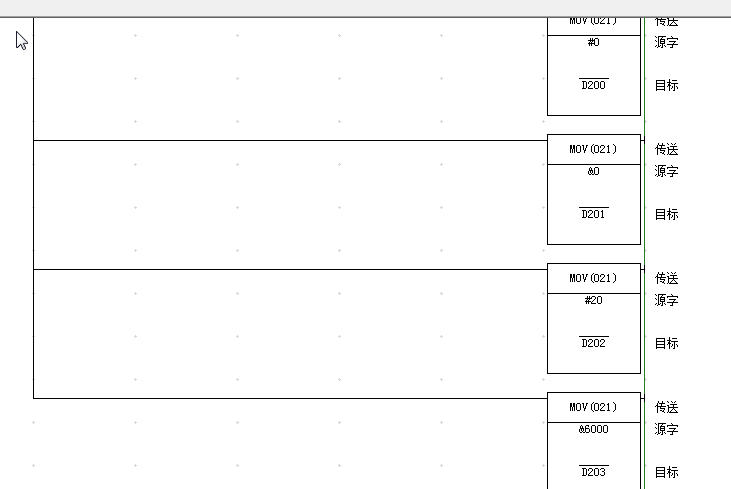

    所以,在使用SCL指令前,首先要設定參數,我們在第一次循環中就做了參數的初始化,參數的初始化不需要必須在第一次循環中設定,你可以在任何SCL指令執行前予以設定。

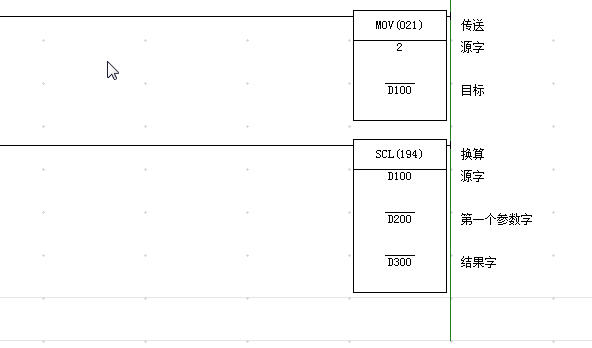

    最后,我們調用SCL指令,完成輸入數據的線性整定。

    本帖最近評分記錄:
  • 下載積分:+1(鄱建鋒)
  • 下載積分:+1(lizhongxv) 好人!
  • 下載積分:+5(luozhiguo200) 熱心助人
  • 下載積分:+5(銘杰工控) 熱心助人
    cvlsam
    富士低壓,POD(觸摸屏),PLC專賣
    級別: VIP會員

    精華主題: 3 篇
    發帖數量: 6814 個
    工控威望: 38418 點
    下載積分: 11131 分
    在線時間: 9710(小時)
    注冊時間: 2006-09-13
    最后登錄: 2025-07-10
    查看cvlsam的 主題 / 回貼
    4樓  發表于: 2012-02-23 12:47
    在本貼結束的最后,附上整個例程的程序:
    CP1E.rar (3 K) 下载次数:2871

    Good Luck~
    本帖最近評分記錄:
  • 下載積分:+1(砂鍋大的拳頭)
  • 下載積分:+1(lingdang) 好貼好貼!
  • 下載積分:+5(ysz0377) 好貼!
  • 下載積分:+5(lizhongxv) 感謝!
  • 下載積分:+5(uu.liu)
  • 下載積分:+2(rpgdiy) 好人!
  • 下載積分:+2(zhangyuet) 好貼!
  • 下載積分:+5(盜版貓) 熱心助人
    381715159
    級別: 探索解密
    精華主題: 0
    發帖數量: 24 個
    工控威望: 126 點
    下載積分: 619 分
    在線時間: 19(小時)
    注冊時間: 2011-03-18
    最后登錄: 2024-08-20
    查看381715159的 主題 / 回貼
    5樓  發表于: 2012-02-23 13:27
      明白了 太感謝兄弟了
    [ 此帖被381715159在2012-02-23 15:29重新編輯 ]
    jx_einstein
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 868 個
    工控威望: 1047 點
    下載積分: 2421 分
    在線時間: 860(小時)
    注冊時間: 2010-01-09
    最后登錄: 2025-01-16
    查看jx_einstein的 主題 / 回貼
    6樓  發表于: 2012-02-24 12:00
    太詳細了
    942471857
    級別: 探索解密
    精華主題: 0
    發帖數量: 41 個
    工控威望: 162 點
    下載積分: 26495 分
    在線時間: 85(小時)
    注冊時間: 2012-02-23
    最后登錄: 2025-07-09
    查看942471857的 主題 / 回貼
    7樓  發表于: 2012-02-24 12:44
    謝謝!學習了
    銘杰工控
    溫嶺市正凱自動化設備有限公司
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 1976 個
    工控威望: 6488 點
    下載積分: 966 分
    在線時間: 1080(小時)
    注冊時間: 2009-01-13
    最后登錄: 2025-07-09
    查看銘杰工控的 主題 / 回貼
    8樓  發表于: 2012-02-24 13:12
    C兄的高質量回帖很有學習價值,膜拜啊!
    溫嶺市正凱自動化設備有限公司  15057679726
    全自動換箱機 催化劑再生、處置智能裝備 MES軟件 WCS軟件 注塑工廠整體智能化解決方案    重載桁架機械手
    shfxfa
    級別: 家園常客
    精華主題: 0
    發帖數量: 640 個
    工控威望: 810 點
    下載積分: 2908 分
    在線時間: 411(小時)
    注冊時間: 2011-09-09
    最后登錄: 2013-11-20
    查看shfxfa的 主題 / 回貼
    9樓  發表于: 2012-02-24 13:19
    引用
    引用第8樓銘杰工控于2012-02-24 13:12發表的  :
    C兄的高質量回帖很有學習價值,膜拜啊!

    向大師致敬
    在肇興
    級別: 家園常客
    精華主題: 0
    發帖數量: 361 個
    工控威望: 545 點
    下載積分: 2862 分
    在線時間: 131(小時)
    注冊時間: 2010-12-20
    最后登錄: 2020-06-20
    查看在肇興的 主題 / 回貼
    10樓  發表于: 2012-03-03 22:21
    向高手學習了,這個回貼太有價值了!!!
    yujian631
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看yujian631的 主題 / 回貼
    11樓  發表于: 2012-03-04 22:31
    高手、高手、高手
