菜鳥剛接觸歐姆龍，不知道怎么來讀取模擬模塊的轉換值，手里有P202電源模塊+CJ1M-CPU13的CPU模塊+AD081-VA的8路模擬量輸入模塊，現在已經連接好了，手里有1.5V的直流干電池，打算接到模擬輸入端，用軟件監控一下看看轉換值是多少，順便測試一下AD081的好壞，看手冊半天也沒看明白怎么回事。有以下幾點問題，希望師傅們抽時間幫我解答一下，謝謝了。
1.我已經把端子下面的8個DIP開關設置到OFF狀態，也就是說設置的是電壓輸入模式，但是這個電壓輸入的量程在哪里設置呢，DIP撥到OFF是0-5V的量程呢，還是0-10V的量程呢，這個量程怎么設置，比如我想設置成0-5V的量程輸入，從哪里設置？設置好后，這個0-5V對應程序轉換的數字量是多少0-多少？我這個1.5v的電池接上后，程序轉換的數值，大約是多少就代表是正常的？
2.模塊上的MODE的操作模式有2個DIP開關，已經撥到OFF狀態，設定的普通模式，這樣沒問題吧？
3.模塊上面有2個旋鈕電位器，MACH，旋鈕我看是可以0-9直接調整的。這2個電位器是做什么用的？
4.程序我該怎么寫，才能讀出這8路模擬量轉換的實際數字值。例如：已經設置輸入量程是0-5V，我接受1.5v的話，轉換的數字值應該是多少？

麻煩師傅們百忙之中幫小弟解答一下，謝謝。或是幫我寫個小程序，傳上來，我傳進PLC試試，看看能讀出轉換的數字值來。

謝謝大家。

建立工程,建立I/O表,在I/O表里設置模擬量的參數,兩個旋鈕是設置單元號的,最好下載個模擬量手冊看一下,模擬量對應的地址和單元號有關,我也沒用過,只知道這么多

1、量程設置在軟件中IO表與單元設置中設置單元號與量程。
2、這樣沒有問題。
3、這兩個撥碼開關用于設置單元號，需要與1中設置相同。
4、當你在1中設置完后，你就可以看到每個通道對應的CIO通道值，直接MOV就可以了。

Good Luck～

PLC設置---內建AD/DA， 設定量程

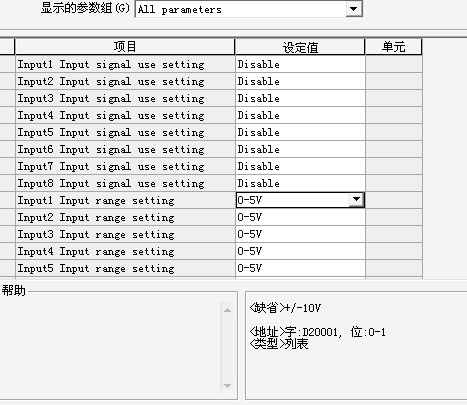

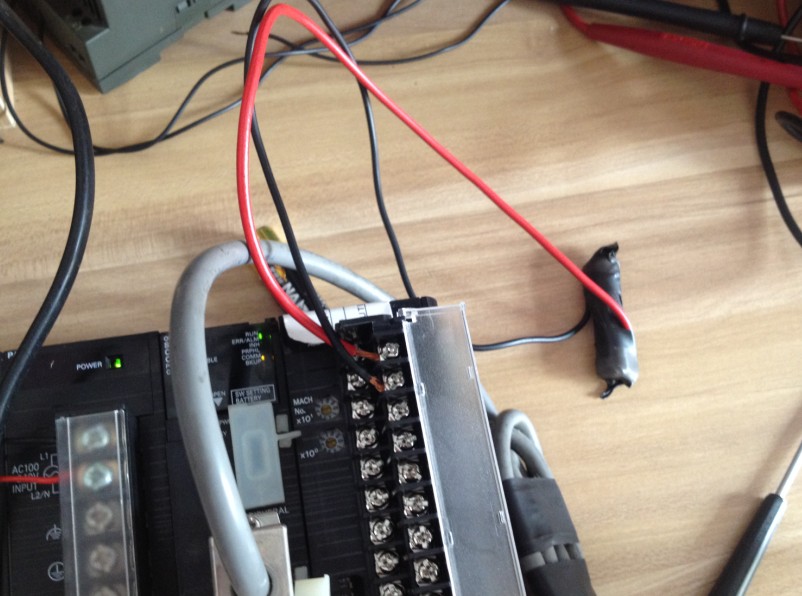

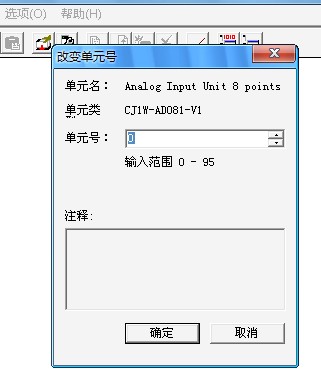

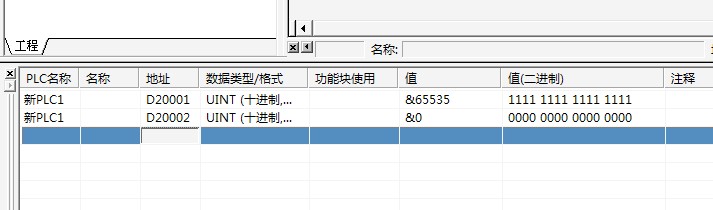

師傅們，我的軟件是這樣設置的，對嗎？設置的是0-5V的量程，模塊的MAVH的那2個電位器也都撥到0上了，PLC也接上1.5V的電池了，為什么監控D20001和D20002里面沒有數據呢，這是怎么回事？

問題解決了，通道沒設置到Enable。謝謝大家，手冊上怎么沒有介紹軟件設置這方面的呢，感謝樓上的師傅。
