FX3U與三菱FR-740變頻器通過485-BD通信，接線和通信程序都是按說明書樣例完成，但通信時SD燈不停閃爍，RD燈不亮，變頻器沒有任何反應。我看有網友說要把參數551設為1。可我們這只變頻器551最小設置數為2，不能設為1。請大家指教一下，變頻器通信不成功有哪些原因？謝謝各位！

有發送沒接收，還是程序有毛病。

謝謝！除了程序有可能有問題外，其它設置有什么要注意的嗎？

差點忘了，不知道你變頻器都設置了哪些參數？一般會設置變頻器站號，通訊速度，停止長度，奇偶校驗的選擇，操作模式等。

先接一臺試試先，基本設置兩邊都一致嗎？有發送而無接收，應當是基本設置有問題，若是發送數據錯，變頻也會回一個錯誤的代碼，還有線路接對沒有，發送端接到對方的接收端的，極性要對。

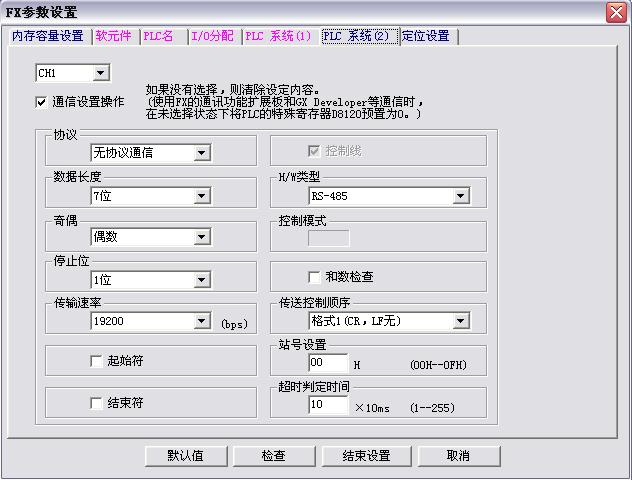

這是PLC這邊的設置，變頻器是同樣的設置。線應該沒接錯，是按說明書接的。

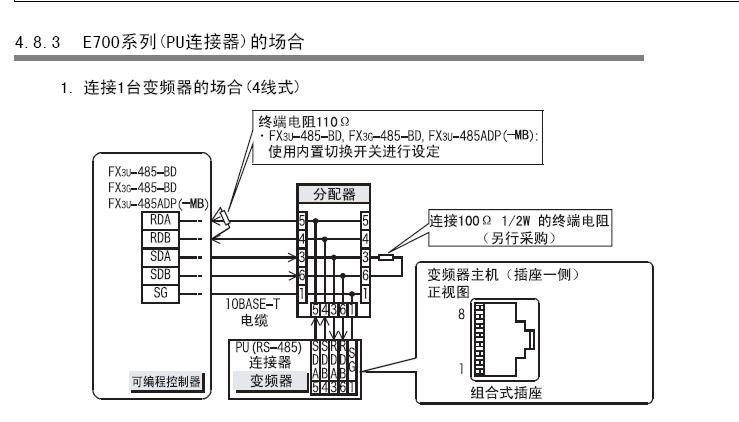

下圖是接線圖，只不過我沒用分配器。變頻器這邊的100歐電阻我是直接把線剝開和3、6并聯在一起的。

上傳圖紙和你修改的參數目錄，幫你找找問題，建議你先不要用485BD，先用一個助手測試一下變頻器的返回幀，看能否通訊上，能夠通訊上就好了，然后在搞程序，看它的返回幀的格式，在搞程序很明了的，一眼就看到那個字符在第幾個位置 呵呵呵僅供參考

不好意思，我不知道怎樣用“一個助手測試一下變頻器的返回幀”，能說詳細一點嗎？非常感謝！

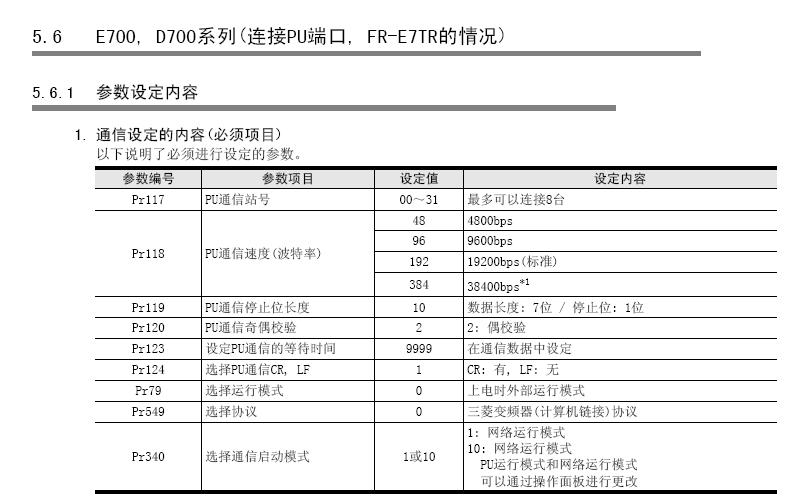

這是變頻器這邊的設置目錄

PLC中的程序是按照7位數據長度，偶校驗，1位停止位，19200波特率設置的嗎？

期待進一步的討論，我也可以學習了。
