550374389
!!!
級別: 論壇先鋒

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2025-05-26
查看550374389的 主題 / 回貼
36樓  發表于: 2012-05-01 22:06

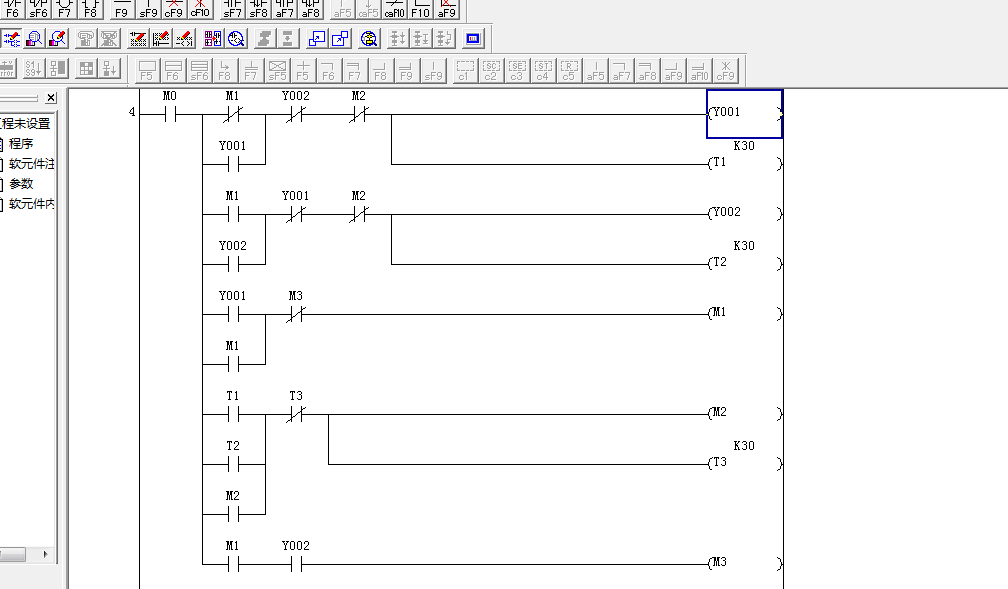

圖片:
再傳一個
yangtao02060
級別: 略有小成
精華主題: 0
發帖數量: 82 個
工控威望: 253 點
下載積分: 20881 分
在線時間: 106(小時)
注冊時間: 2012-04-27
最后登錄: 2017-10-22
查看yangtao02060的 主題 / 回貼
37樓  發表于: 2012-05-01 22:21
我用兩個做過,電路還是有點難度的
lu831226
代理施耐德西門子等品牌的元件!
級別: 家園常客
精華主題: 0
發帖數量: 313 個
工控威望: 542 點
下載積分: 2495 分
在線時間: 54(小時)
注冊時間: 2011-04-03
最后登錄: 2025-05-11
查看lu831226的 主題 / 回貼
38樓  發表于: 2012-05-01 22:25
引用
引用第32樓shi2999于2012-05-01 10:26發表的  :
這不是我畫的,它是supermax畫的圖簡單可行,能很容易轉成繼電器電路。
Y3和Y4是正反轉。

我感覺這個圖有點問題!!請再仔細驗證下!
QQ32135553
shi2999
不管學什么,興趣是最好的老師,能賺錢是最強勁的動力
級別: 網絡英雄

精華主題: 0
發帖數量: 2680 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的 主題 / 回貼
39樓  發表于: 2012-05-01 22:42
引用
引用第38樓lu831226于2012-05-01 22:25發表的  :

我感覺這個圖有點問題!!請再仔細驗證下!

放心!這圖可靠性極高。你懷疑只因你對繼電器控制的單按鈕啟停電路的不了解而爾,這電路非常巧妙地應用了單按鈕啟停電路。
550374389
!!!
級別: 論壇先鋒

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2025-05-26
查看550374389的 主題 / 回貼
40樓  發表于: 2012-05-01 23:26
引用
引用第32樓shi2999于2012-05-01 10:26發表的  :
這不是我畫的,它是supermax畫的圖簡單可行,能很容易轉成繼電器電路。
Y3和Y4是正反轉。

說說我的看法:Y4的起動條件是Y5的常開,而Y5的停止條件是Y4的常閉,用PLC實現的話,沒問題,但如果改用繼電器控制的話,由于一般繼電器觸點動作都是常閉點先斷開的,所以不知Y4線圈得電后會不會沒有來得及自鎖就失去了得電的條件(Y5常開點)而無法自鎖呢??所以我也覺得有點懸,但我也沒實際接過這電路
shi2999
不管學什么,興趣是最好的老師,能賺錢是最強勁的動力
級別: 網絡英雄

精華主題: 0
發帖數量: 2680 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的 主題 / 回貼
41樓  發表于: 2012-05-02 12:49
引用
引用第40樓550374389于2012-05-01 23:26發表的  :

說說我的看法:Y4的起動條件是Y5的常開,而Y5的停止條件是Y4的常閉,用PLC實現的話,沒問題,但如果改用繼電器控制的話,由于一般繼電器觸點動作都是常閉點先斷開的,所以不知Y4線圈得電后會不會沒有來得及自鎖就失去了得電的條件(Y5常開點)而無法自鎖呢??所以我也覺得有點懸,但我也沒實際接過這電路

這個觀點不錯,在繼電器電路中由于Y1第二次吸合時Y5是的處于吸合壯態所以Y4會優先得電,但會同時先斷開Y5的電,但不要忘了Y5的繼電器本來是吸著的,要磁飽和壯態轉換到失磁壯態要一定的時間,在這期間Y5的常開觸點還是保持吸合為Y4不間斷供電,Y4就是利用這個時間空隙達到自鎖壯態,這種轉換電路在外國設備廣泛應用幾十年。
[ 此帖被shi2999在2012-05-04 07:49重新編輯 ]
本帖最近評分記錄:
  • 下載積分:+5(550374389) 優秀文章
    550374389
    !!!
    級別: 論壇先鋒

    精華主題: 0
    發帖數量: 696 個
    工控威望: 1161 點
    下載積分: 5237 分
    在線時間: 2360(小時)
    注冊時間: 2010-11-28
    最后登錄: 2025-05-26
    查看550374389的 主題 / 回貼
    42樓  發表于: 2012-05-02 13:08
    謝謝樓上大哥的解答,小弟又長見識了
    小小一電工
    每天一點點 加油 你可以的!
    級別: 工控俠客
    精華主題: 0
    發帖數量: 646 個
    工控威望: 2530 點
    下載積分: 1698 分
    在線時間: 747(小時)
    注冊時間: 2012-02-27
    最后登錄: 2024-08-12
    查看小小一電工的 主題 / 回貼
    43樓  發表于: 2012-05-02 13:09
    32樓正解。。。。多么完美的程序呀
    每天一點點
    scl
    級別: 正式會員
    精華主題: 0
    發帖數量: 7 個
    工控威望: 96 點
    下載積分: 564 分
    在線時間: 8(小時)
    注冊時間: 2012-04-06
    最后登錄: 2012-08-01
    查看scl的 主題 / 回貼
    44樓  發表于: 2012-05-02 13:53
    Doc1.doc (33 K) 下载次数:18
    supermax
    級別: 工控俠客
    精華主題: 0
    發帖數量: 590 個
    工控威望: 2540 點
    下載積分: 3642 分
    在線時間: 375(小時)
    注冊時間: 2011-03-20
    最后登錄: 2021-03-26
    查看supermax的 主題 / 回貼
    45樓  發表于: 2012-05-02 14:40
    41樓解釋得很精彩
    hxw1980
    級別: 探索解密
    精華主題: 0
    發帖數量: 53 個
    工控威望: 159 點
    下載積分: 3018 分
    在線時間: 26(小時)
    注冊時間: 2012-04-11
    最后登錄: 2013-04-23
    查看hxw1980的 主題 / 回貼
    46樓  發表于: 2012-05-02 18:03
    向同行學習
    hxw1980
    級別: 探索解密
    精華主題: 0
    發帖數量: 53 個
    工控威望: 159 點
    下載積分: 3018 分
    在線時間: 26(小時)
    注冊時間: 2012-04-11
    最后登錄: 2013-04-23
    查看hxw1980的 主題 / 回貼
    47樓  發表于: 2012-05-02 18:12
    如果將另一個接觸器與T2線圈并聯,作為紅綠燈控制蠻不錯的呢
