工控人家園 三菱工控論壇 請教各位FX2N-4AD 怎么接可調電阻做模擬量

liufuyao1234

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 128 個
工控威望: 443 點
下載積分: 747 分
在線時間: 120(小時)
注冊時間: 2011-03-24
最后登錄: 2024-10-16
查看liufuyao1234的主題 / 回貼

樓主發表于: 2012-09-29 17:54

只看樓主 | 小中大

FX2N-4AD 想輸入個電壓量，怎么用可調電阻做模擬量

meipingboy

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 529 個
工控威望: 736 點
下載積分: 9650 分
在線時間: 612(小時)
注冊時間: 2009-09-13
最后登錄: 2025-07-11
查看meipingboy的主題 / 回貼

1樓發表于: 2012-09-30 08:36

只看該作者 | 小中大

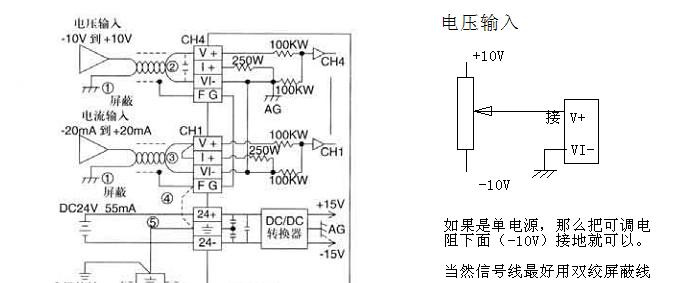

請看下圖，我沒試過，應該可以滿足要求。

點圖片再看大圖。

活到老學到老：還有 8 分沒學到

liufuyao1234

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 128 個
工控威望: 443 點
下載積分: 747 分
在線時間: 120(小時)
注冊時間: 2011-03-24
最后登錄: 2024-10-16
查看liufuyao1234的主題 / 回貼

2樓發表于: 2012-09-30 23:26

只看該作者 | 小中大

這樣的話不就是要加個10V電源嘍

meipingboy

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 529 個
工控威望: 736 點
下載積分: 9650 分
在線時間: 612(小時)
注冊時間: 2009-09-13
最后登錄: 2025-07-11
查看meipingboy的主題 / 回貼

3樓發表于: 2012-10-01 13:43

只看該作者 | 小中大

可以用PLC自帶24V電源
只是當電位器輸出電壓　V＋　在0到20V時，顯示正常，超過21V時，4AD模塊會把數據固定在2100這個數據（好象是４AD模塊自動保護，我是用一個距離檢測感應器測試的，沒有用電位器試過）。

活到老學到老：還有 8 分沒學到

liufuyao1234

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 128 個
工控威望: 443 點
下載積分: 747 分
在線時間: 120(小時)
注冊時間: 2011-03-24
最后登錄: 2024-10-16
查看liufuyao1234的主題 / 回貼

4樓發表于: 2012-10-01 22:11

只看該作者 | 小中大

謝謝我試試看

litung

臺灣-李同在

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 2 篇
發帖數量: 577 個
工控威望: 3224 點
下載積分: 14494 分
在線時間: 406(小時)
注冊時間: 2009-06-06
最后登錄: 2025-07-06
查看litung的主題 / 回貼

5樓發表于: 2012-10-02 09:07

只看該作者 | 小中大

去買個dc 9v的電池，就可以了

簡單的心，是真正有福
單純的心，是真正的快樂
T480 i5-8250U，32GB，SSD：2TB+256G

lijianmin123

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 143 個
工控威望: 256 點
下載積分: 5822 分
在線時間: 217(小時)
注冊時間: 2010-07-21
最后登錄: 2025-06-01
查看lijianmin123的主題 / 回貼

6樓發表于: 2012-10-16 10:46

只看該作者 | 小中大

這個和你的可調電阻的阻值有關系，這個阻值可以影響到測量值的精度，可以看一下模塊的內阻
