樓主  發表于: 2013-03-04 21:22
圖片:
圖片:

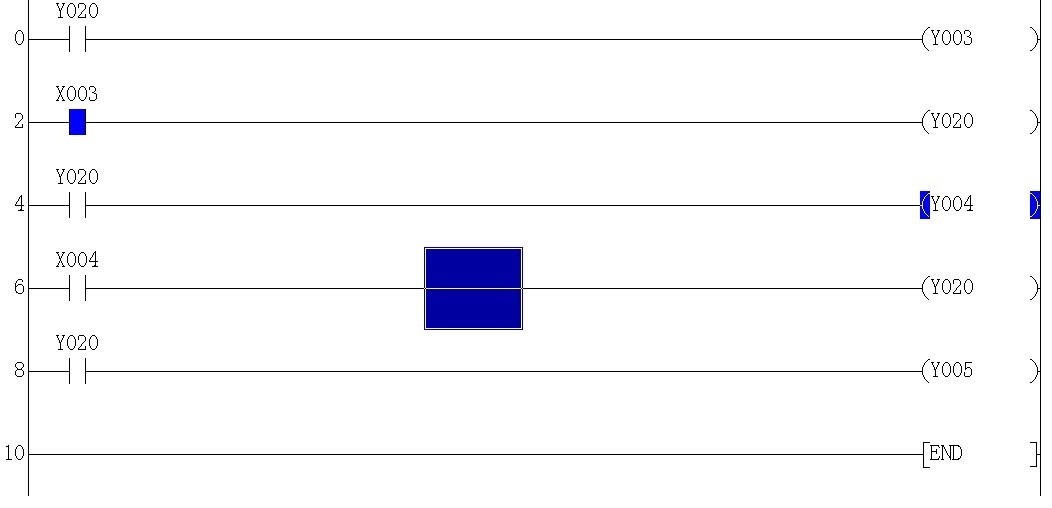

我初學PLC請教下三菱雙重線圈如圖Y20接通的Y004確沒有接通?當X003接通了Y20沒通怎么Y004確是通的呢?請各位大哥幫小弟解釋下謝謝!
catfree
虛心向各位學習!!!
級別: 工控俠客
精華主題: 0
發帖數量: 630 個
工控威望: 2814 點
下載積分: 15803 分
在線時間: 474(小時)
注冊時間: 2012-03-30
最后登錄: 2022-04-18
查看catfree的 主題 / 回貼
1樓  發表于: 2013-03-04 23:22
沒有試過,最好避免出現雙線圈,用步進流程來解決或者輔助繼電器。 具體原理等其他前輩解答。

共同學習!
一日晚自習,化學老師批評一同學坐姿不好,問他:“你見過哪個名人科學家是像你這樣坐的?”我隨口說了一句:“霍金……” 然后就沒有然后了……一頓狠批啊
ufo6363
級別: 家園常客
精華主題: 0
發帖數量: 524 個
工控威望: 573 點
下載積分: 6584 分
在線時間: 1395(小時)
注冊時間: 2010-11-21
最后登錄: 2025-07-17
查看ufo6363的 主題 / 回貼
2樓  發表于: 2013-03-04 23:47
比較沒意思的實驗,,,手冊不是說了不可以用雙線圈嗎?
waitfor
級別: 家園常客
精華主題: 0
發帖數量: 604 個
工控威望: 831 點
下載積分: 5871 分
在線時間: 406(小時)
注冊時間: 2010-07-04
最后登錄: 2025-03-07
查看waitfor的 主題 / 回貼
3樓  發表于: 2013-03-04 23:49
好像雙線圈輸出以最后一個輸出準
sjm213
有小知識,無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5291 個
工控威望: 7517 點
下載積分: 161548 分
在線時間: 3239(小時)
注冊時間: 2007-11-21
最后登錄: 2025-07-23
查看sjm213的 主題 / 回貼
4樓  發表于: 2013-03-05 08:47
雖然程序中雙線圈的輸出以最后一個的狀態為準,
但程序執行過程中,前面的線圈狀態依然有效,
只是執行到下一個線圈時,它的狀態才會相應改變,
第一段程序:
X3導通使第一個Y20輸出,接下來Y20的觸點為ON狀態,所以以Y20為條件的Y4線圈也是導通狀態,再往下一行掃描到第二個Y20時它才被置為OFF,此后的掃描Y20會保持OFF狀態,直到程序掃描到END返回第0步進行下一次掃描,再次執行到X3這一行的Y20將它置ON。
如此反復。
第二段程序執行過程與第一段相反。
具體過程可以打開仿真,執行【在線】--【調試】--【單步執行】看程序運行效果
niningtt
級別: 工控俠客
精華主題: 0
發帖數量: 1233 個
工控威望: 3553 點
下載積分: 850 分
在線時間: 461(小時)
注冊時間: 2010-08-24
最后登錄: 2025-07-24
查看niningtt的 主題 / 回貼
5樓  發表于: 2013-03-05 09:17
程序執行是從上到下掃描執行的,所有的掃描完成才刷新輸出,你自己看看
chenw_820215
級別: 探索解密
精華主題: 0
發帖數量: 85 個
工控威望: 146 點
下載積分: 518 分
在線時間: 26(小時)
注冊時間: 2010-01-01
最后登錄: 2017-10-27
查看chenw_820215的 主題 / 回貼
6樓  發表于: 2013-03-06 14:08
何必做這種實驗呢,你有時間做點有意義的實驗多好
