樓主  發表于: 2013-12-02 21:32

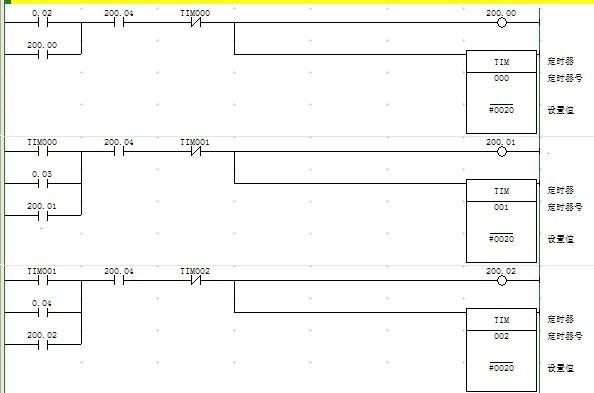

圖片:
     輸入
起動按鈕SB1:0.00
停止按鈕SB2:0.01
A:0.02
B:0.03
C:0.04
D:0.05
        輸出
M1:10.04
M2:10.05
M3:10.06
M4:10.07
  按下啟動按鈕后,設備才可運轉,之后當按下A時,A燈與M1同時亮,2秒后,A與M1都滅,M2亮;再2秒后,M2滅M3;再2秒后,M3滅,M4亮;當按下B,C,或D時,順序分別為M2-M3-M4,M3-M4,M4,間隔均為2秒,試驗過程中,當按下關閉按鈕時,會立刻停止,所有燈全滅,且再按A,B,C,D時無反應,需按啟動按鈕啟動后才可運作。
youtuo
級別: 探索解密
精華主題: 0
發帖數量: 38 個
工控威望: 173 點
下載積分: 929 分
在線時間: 9(小時)
注冊時間: 2013-06-28
最后登錄: 2014-11-06
查看youtuo的 主題 / 回貼
1樓  發表于: 2013-12-02 21:34
圖片:

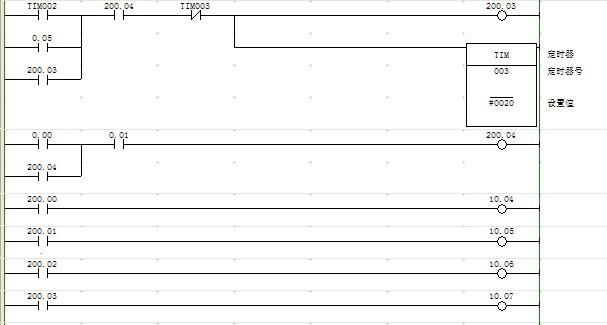

梯形圖還有
youtuo
級別: 探索解密
精華主題: 0
發帖數量: 38 個
工控威望: 173 點
下載積分: 929 分
在線時間: 9(小時)
注冊時間: 2013-06-28
最后登錄: 2014-11-06
查看youtuo的 主題 / 回貼
2樓  發表于: 2013-12-02 21:37
圖片:

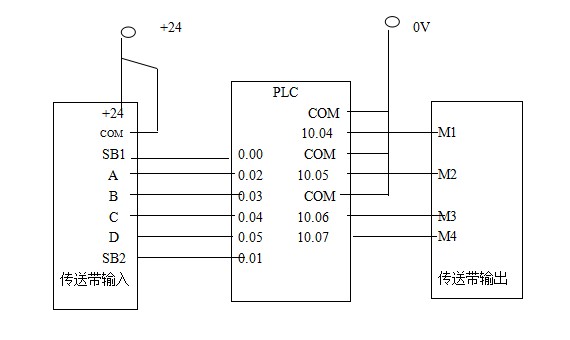

下面是接線圖
youtuo
級別: 探索解密
精華主題: 0
發帖數量: 38 個
工控威望: 173 點
下載積分: 929 分
在線時間: 9(小時)
注冊時間: 2013-06-28
最后登錄: 2014-11-06
查看youtuo的 主題 / 回貼
3樓  發表于: 2013-12-02 21:37
梯形圖的最后一部分怎么理解誰解釋下好嗎
youtuo
級別: 探索解密
精華主題: 0
發帖數量: 38 個
工控威望: 173 點
下載積分: 929 分
在線時間: 9(小時)
注冊時間: 2013-06-28
最后登錄: 2014-11-06
查看youtuo的 主題 / 回貼
4樓  發表于: 2013-12-02 21:42
控制要求
  A,B,C,D四個傳送帶上,任意一個傳送帶上放上重物后,都會按順序逐個傳送到D帶再結束,四個傳送帶工作時相應的M1,M2,M3,M4燈要同步亮
youtuo
級別: 探索解密
精華主題: 0
發帖數量: 38 個
工控威望: 173 點
下載積分: 929 分
在線時間: 9(小時)
注冊時間: 2013-06-28
最后登錄: 2014-11-06
查看youtuo的 主題 / 回貼
5樓  發表于: 2013-12-02 21:54
我不明白TIM000長閉被定時器給斷開了。怎么下一步的TIM000長開怎么接通的?
youtuo
級別: 探索解密
精華主題: 0
發帖數量: 38 個
工控威望: 173 點
下載積分: 929 分
在線時間: 9(小時)
注冊時間: 2013-06-28
最后登錄: 2014-11-06
查看youtuo的 主題 / 回貼
6樓  發表于: 2013-12-02 21:55
這是什么電器原件啊,有這功能
youtuo
級別: 探索解密
精華主題: 0
發帖數量: 38 個
工控威望: 173 點
下載積分: 929 分
在線時間: 9(小時)
注冊時間: 2013-06-28
最后登錄: 2014-11-06
查看youtuo的 主題 / 回貼
7樓  發表于: 2013-12-02 22:19
就是說定時器的常開和常閉是互鎖的嗎?
理論初學者
有需要才有進步,俺不管啥都會滿足你!
級別: 家園常客
精華主題: 0
發帖數量: 292 個
工控威望: 767 點
下載積分: 7434 分
在線時間: 221(小時)
注冊時間: 2013-11-18
最后登錄: 2016-05-09
查看理論初學者的 主題 / 回貼
8樓  發表于: 2013-12-03 08:39
手冊看下,那上面有定時器的說明的。
qfgkr
級別: 略有小成
精華主題: 0
發帖數量: 192 個
工控威望: 319 點
下載積分: 2214 分
在線時間: 143(小時)
注冊時間: 2011-08-15
最后登錄: 2025-06-05
查看qfgkr的 主題 / 回貼
9樓  發表于: 2013-12-03 09:08
跑馬燈的循環例子1~8順序亮,再反過來滅,每次只有一個燈亮!也許對你有參考價值!

SFT指令的應用_位移位.rar (5 K) 下载次数:35
huhuil1l1
級別: 家園常客
精華主題: 0
發帖數量: 108 個
工控威望: 624 點
下載積分: 2476 分
在線時間: 301(小時)
注冊時間: 2013-06-20
最后登錄: 2023-10-26
查看huhuil1l1的 主題 / 回貼
10樓  發表于: 2013-12-03 10:30
PLC程序有順序的。那個停止要到下次掃描才執行的。
