wxq544463370
中二病晚期
級別: 略有小成
精華主題: 0
發帖數量: 222 個
工控威望: 354 點
下載積分: 954 分
在線時間: 177(小時)
注冊時間: 2015-03-02
最后登錄: 2025-05-23
查看wxq544463370的 主題 / 回貼
樓主  發表于: 2017-05-20 11:52
圖片:
如題,手上有個基恩士的plc   kv-n60 下了一些手冊,簡單的編程控制沒問題。但是實在找不到通訊線的接線圖。 步科的屏的引腳定義圖到時有一個  。基恩士的那口居然是插網線。
wxq544463370
中二病晚期
級別: 略有小成
精華主題: 0
發帖數量: 222 個
工控威望: 354 點
下載積分: 954 分
在線時間: 177(小時)
注冊時間: 2015-03-02
最后登錄: 2025-05-23
查看wxq544463370的 主題 / 回貼
1樓  發表于: 2017-05-20 12:01

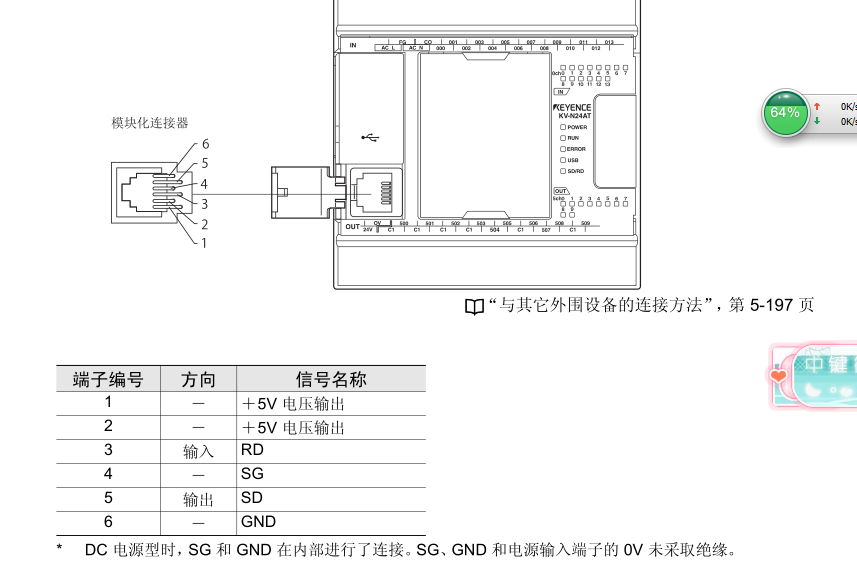

圖片:
貌似找到了,找了半天
libin520
雖然沒什么突破和進步,卻還是每天在堅持著。
級別: 工控俠客
精華主題: 1 篇
發帖數量: 2447 個
工控威望: 2881 點
下載積分: 4646 分
在線時間: 1213(小時)
注冊時間: 2008-10-24
最后登錄: 2025-03-23
查看libin520的 主題 / 回貼
2樓  發表于: 2017-05-20 12:16
插網線只是接口的外形不一樣而已。其實它是RS232的。三條線,接上搞定。
需要高品質音樂資源+QQ群:723680148,音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。
wxq544463370
中二病晚期
級別: 略有小成
精華主題: 0
發帖數量: 222 個
工控威望: 354 點
下載積分: 954 分
在線時間: 177(小時)
注冊時間: 2015-03-02
最后登錄: 2025-05-23
查看wxq544463370的 主題 / 回貼
3樓  發表于: 2017-05-20 13:48

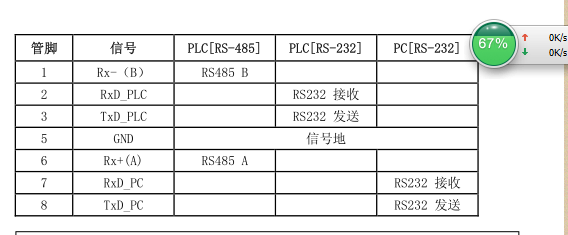

圖片:
引用
引用第2樓libin520于2017-05-20 12:16發表的  :
插網線只是接口的外形不一樣而已。其實它是RS232的。三條線,接上搞定。
哪3條 plc側345接觸摸屏側325?還是plc是 3   5  46   對應plc 3 2 5
46接在一起
[ 此帖被wxq544463370在2017-05-20 13:59重新編輯 ]
libin520
雖然沒什么突破和進步,卻還是每天在堅持著。
級別: 工控俠客
精華主題: 1 篇
發帖數量: 2447 個
工控威望: 2881 點
下載積分: 4646 分
在線時間: 1213(小時)
注冊時間: 2008-10-24
最后登錄: 2025-03-23
查看libin520的 主題 / 回貼
4樓  發表于: 2017-05-20 15:08
步科的           基恩士的
2  (RX)         5(SD)
3(TX)         3(RD)
5(信號地)        4(SG)
試試看。
需要高品質音樂資源+QQ群:723680148,音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。
周家大少
辛辛苦苦也不過是為了養家糊口!
級別: 工控俠客
精華主題: 0
發帖數量: 1160 個
工控威望: 3078 點
下載積分: 2063 分
在線時間: 151(小時)
注冊時間: 2015-09-10
最后登錄: 2025-07-21
查看周家大少的 主題 / 回貼
5樓  發表于: 2017-05-20 15:36
引用
引用第4樓libin520于2017-05-20 15:08發表的  :
步科的           基恩士的
2  (RX)         5(SD)
3(TX)         3(RD)
5(信號地)        4(SG)
試試看。

這樣接線應該沒有問題
QQ:611369538
微信:ZMF2KXL
wxq544463370
中二病晚期
級別: 略有小成
精華主題: 0
發帖數量: 222 個
工控威望: 354 點
下載積分: 954 分
在線時間: 177(小時)
注冊時間: 2015-03-02
最后登錄: 2025-05-23
查看wxq544463370的 主題 / 回貼
6樓  發表于: 2017-05-20 16:16
恩 有時間試一下。不過之前別人是基恩士46腳一起接步科5腳
cookie143
hello world!
級別: 家園常客
精華主題: 0
發帖數量: 46 個
工控威望: 889 點
下載積分: 445 分
在線時間: 86(小時)
注冊時間: 2015-06-25
最后登錄: 2025-07-23
查看cookie143的 主題 / 回貼
7樓  發表于: 2017-05-22 10:04

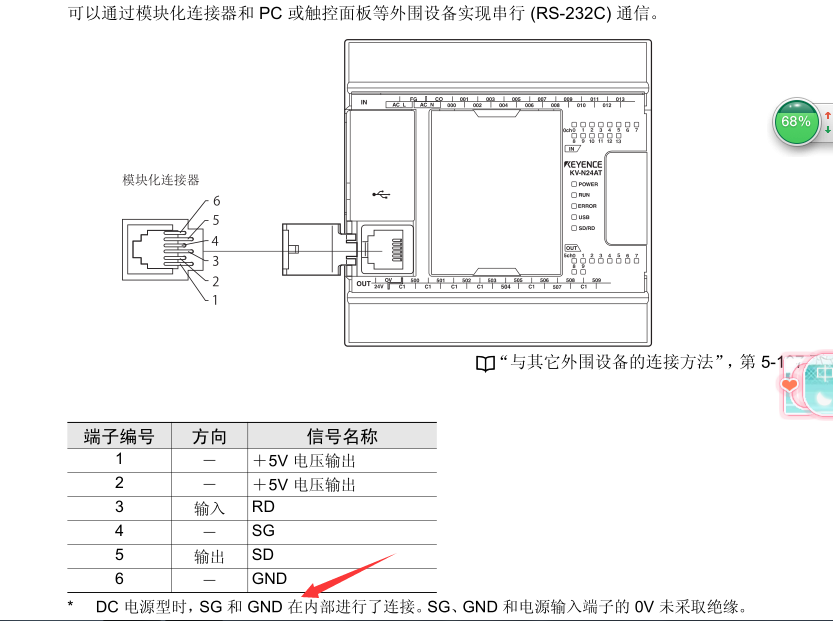

DC電源型  內部46腳已經連了
引用
引用第6樓wxq544463370于2017-05-20 16:16發表的  :
恩 有時間試一下。不過之前別人是基恩士46腳一起接步科5腳
wxq544463370
中二病晚期
級別: 略有小成
精華主題: 0
發帖數量: 222 個
工控威望: 354 點
下載積分: 954 分
在線時間: 177(小時)
注冊時間: 2015-03-02
最后登錄: 2025-05-23
查看wxq544463370的 主題 / 回貼
8樓  發表于: 2017-06-20 16:18

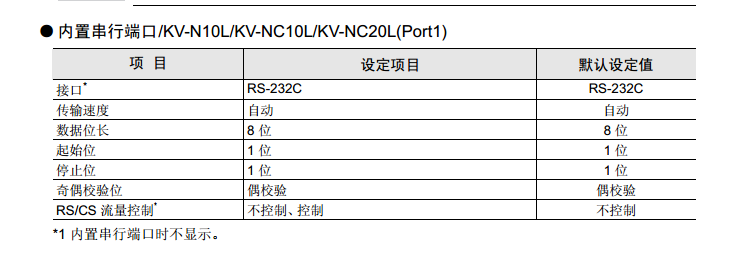

圖片:
終于有空玩步科的屏了,按照上面幾樓的接法。通訊不上。
wxq544463370
中二病晚期
級別: 略有小成
精華主題: 0
發帖數量: 222 個
工控威望: 354 點
下載積分: 954 分
在線時間: 177(小時)
注冊時間: 2015-03-02
最后登錄: 2025-05-23
查看wxq544463370的 主題 / 回貼
9樓  發表于: 2017-06-20 16:25
通訊參數應該怎么設置呢
wxq544463370
中二病晚期
級別: 略有小成
精華主題: 0
發帖數量: 222 個
工控威望: 354 點
下載積分: 954 分
在線時間: 177(小時)
注冊時間: 2015-03-02
最后登錄: 2025-05-23
查看wxq544463370的 主題 / 回貼
10樓  發表于: 2017-06-20 17:22

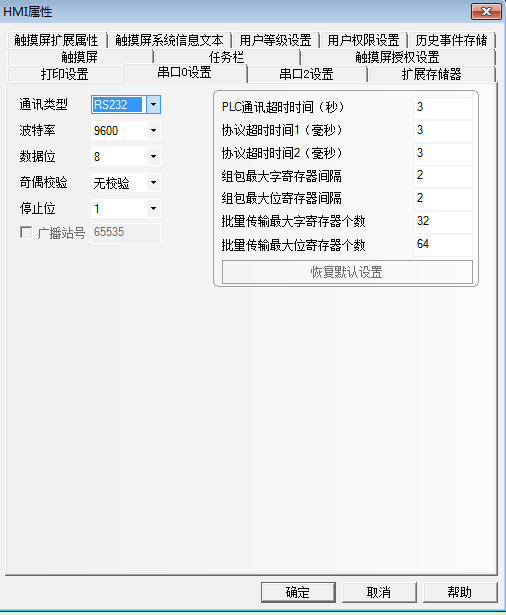

圖片:
按照這個設置也連不上。觸摸屏我選的是串口0
wxq544463370
中二病晚期
級別: 略有小成
精華主題: 0
發帖數量: 222 個
工控威望: 354 點
下載積分: 954 分
在線時間: 177(小時)
注冊時間: 2015-03-02
最后登錄: 2025-05-23
查看wxq544463370的 主題 / 回貼
11樓  發表于: 2017-06-21 08:09
plc站號設置為0  還是不行哦
