sunpeter
工控初級工。LG,三菱,歐姆龍,西門子
級別: 家園?
精華主題: 0
發帖數量: 557 個
工控威望: 552 點
下載積分: 2582 分
在線時間: 616(小時)
注冊時間: 2009-08-18
最后登錄: 2025-05-30
查看sunpeter的 主題 / 回貼
樓主  發表于: 2021-12-22 14:42
會ST 的大師幫寫一個用GX  WORKS2寫。FX1S20MR的PLC,動作超簡單按下X0,依次延時1秒輸出Y0-Y7,然后復位Y0-Y7.主要學習下ST編程使用方法,本人有一點編程語言理論基礎,希望能看懂先謝謝啦。
榴蓮不帶刺
級別: 探索解密
精華主題: 0
發帖數量: 86 個
工控威望: 133 點
下載積分: 1032 分
在線時間: 69(小時)
注冊時間: 2019-03-06
最后登錄: 2025-01-16
查看榴蓮不帶刺的 主題 / 回貼
1樓  發表于: 2021-12-22 16:42

本帖最近評分記錄:
  • 下載積分:+5(sunpeter) 真誠感謝!
    榴蓮不帶刺
    級別: 探索解密
    精華主題: 0
    發帖數量: 86 個
    工控威望: 133 點
    下載積分: 1032 分
    在線時間: 69(小時)
    注冊時間: 2019-03-06
    最后登錄: 2025-01-16
    查看榴蓮不帶刺的 主題 / 回貼
    2樓  發表于: 2021-12-22 16:45

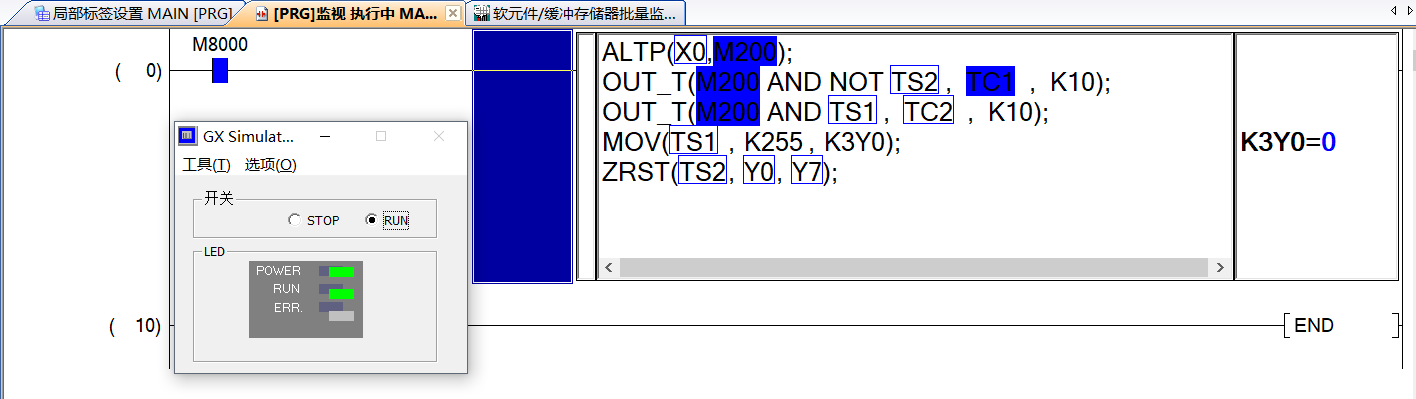

    最后一條有需要可以改成
    ZRST(TS2 OR (MEF(M200)) , Y0 , Y7);
    sunpeter
    工控初級工。LG,三菱,歐姆龍,西門子
    級別: 家園?
    精華主題: 0
    發帖數量: 557 個
    工控威望: 552 點
    下載積分: 2582 分
    在線時間: 616(小時)
    注冊時間: 2009-08-18
    最后登錄: 2025-05-30
    查看sunpeter的 主題 / 回貼
    3樓  發表于: 2021-12-23 09:57
    Y0-Y7逐步點亮,不是一起動作
    liuliangdt
    liuliangdt
    級別: 家園?
    精華主題: 0
    發帖數量: 443 個
    工控威望: 682 點
    下載積分: 66148 分
    在線時間: 992(小時)
    注冊時間: 2010-09-05
    最后登錄: 2025-07-24
    查看liuliangdt的 主題 / 回貼
    4樓  發表于: 2021-12-23 15:02
    剛好前段時間做了一個項目,是用三菱FX3U的ST語言寫的程序,目前有點經驗。http://www.13706878701.cn/read-gktid-1723418.html

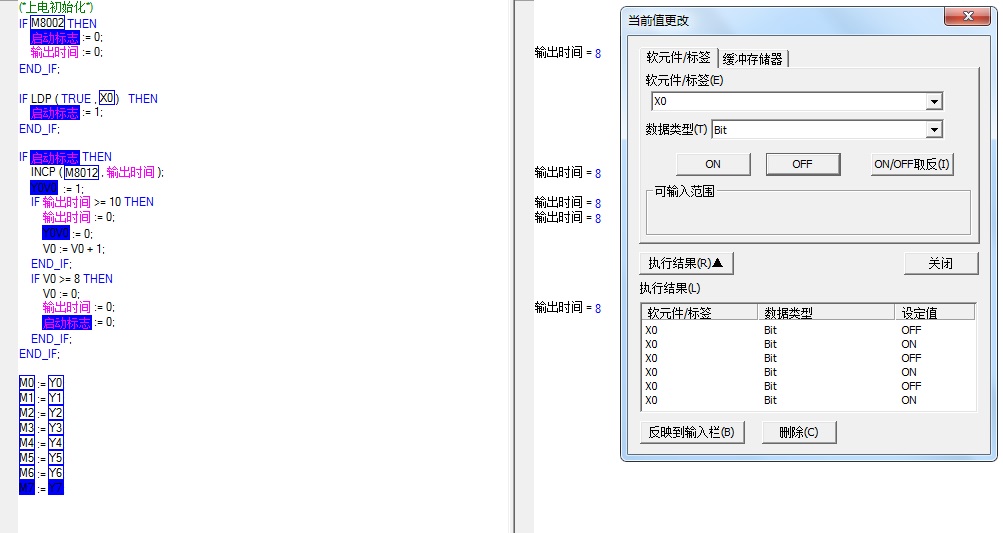

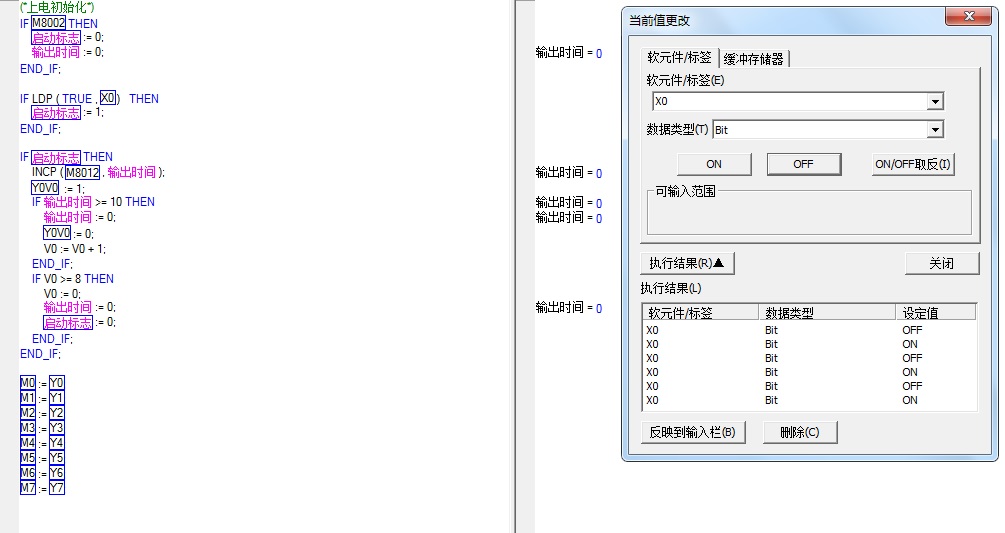

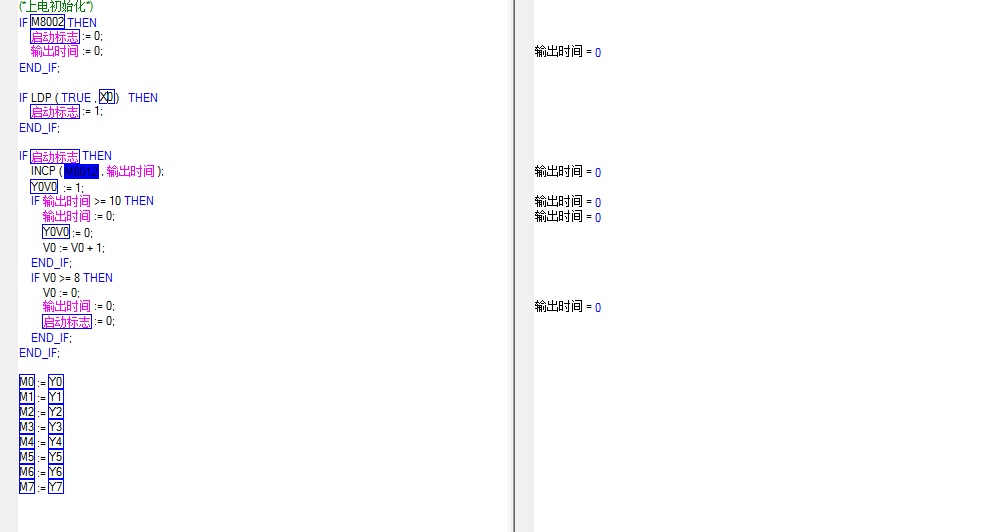

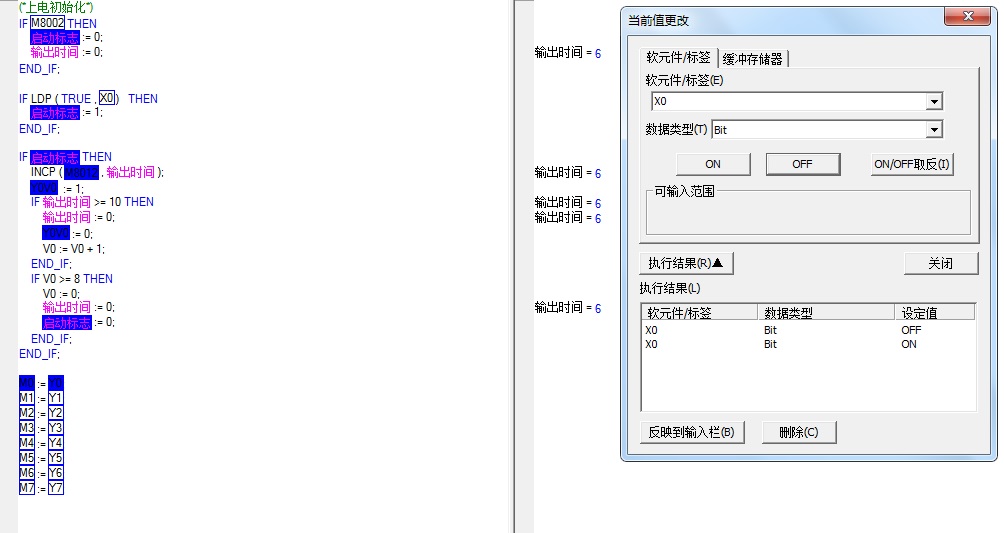

    剛才我用FX1S寫的圖片中的代碼,報錯軟元件超范圍,不能通過編譯。然后又把PLC類型改成FX1N和2N,能通過編譯,但不能仿真。FX1N和2N仿真出錯。把PLC型號改成FXU后能仿真。效果如圖。











    本帖最近評分記錄:
  • 下載積分:+1(sunpeter) 熱心助人!
    榴蓮不帶刺
    級別: 探索解密
    精華主題: 0
    發帖數量: 86 個
    工控威望: 133 點
    下載積分: 1032 分
    在線時間: 69(小時)
    注冊時間: 2019-03-06
    最后登錄: 2025-01-16
    查看榴蓮不帶刺的 主題 / 回貼
    5樓  發表于: 2021-12-23 15:04

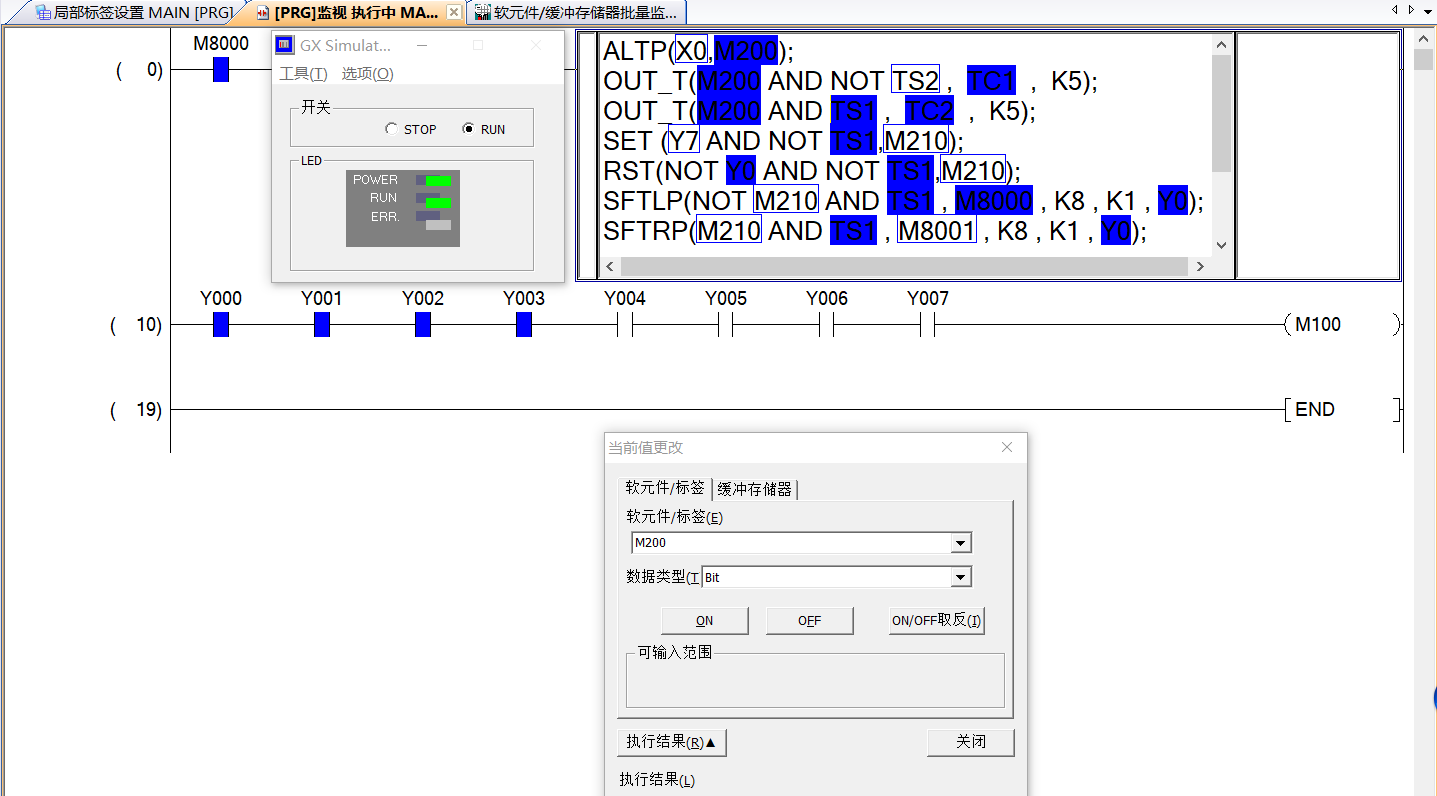

    ALTP(X0,M200);
    OUT_T(M200 AND NOT TS2 ,  TC1  ,  K5);
    OUT_T(M200 AND TS1 ,  TC2  ,  K5);
    SET (Y7 AND NOT TS1,M210);
    RST(NOT Y0 AND NOT TS1,M210);
    SFTLP(NOT M210 AND TS1 , M8000 , K8 , K1 , Y0);
    SFTRP(M210 AND TS1 , M8001 , K8 , K1 , Y0);
    心碎了無痕
    人不瘋很難成功
    級別: 家園常客
    精華主題: 0
    發帖數量: 329 個
    工控威望: 561 點
    下載積分: 90949 分
    在線時間: 842(小時)
    注冊時間: 2009-04-09
    最后登錄: 2025-07-24
    查看心碎了無痕的 主題 / 回貼
    6樓  發表于: 2021-12-23 16:35
    圖片:

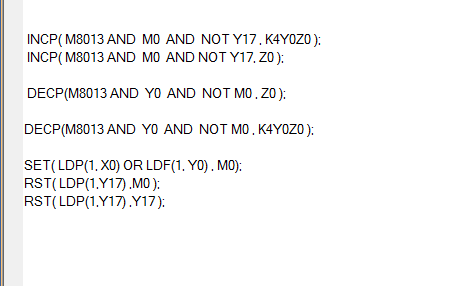

    有點不理想,你可以改一下
    本帖最近評分記錄:
  • 下載積分:+1(sunpeter) 真誠感謝!
    sunpeter
    工控初級工。LG,三菱,歐姆龍,西門子
    級別: 家園常客
    精華主題: 0
    發帖數量: 557 個
    工控威望: 552 點
    下載積分: 2582 分
    在線時間: 616(小時)
    注冊時間: 2009-08-18
    最后登錄: 2025-05-30
    查看sunpeter的 主題 / 回貼
    7樓  發表于: 2021-12-23 16:58
    c程序簡單,方法都不簡單,謝謝。我相信一定有更完美整潔的程序。
    沒啥特長
    說句真話,你其實彳
    級別: 略有小成
    精華主題: 0
    發帖數量: 290 個
    工控威望: 481 點
    下載積分: 13539 分
    在線時間: 76(小時)
    注冊時間: 2017-04-15
    最后登錄: 2022-03-07
    查看沒啥特長的 主題 / 回貼
    8樓  發表于: 2021-12-24 08:22
    跑馬燈
    18998923978
    級別: 探索解密
    精華主題: 0
    發帖數量: 50 個
    工控威望: 114 點
    下載積分: 2368 分
    在線時間: 71(小時)
    注冊時間: 2021-10-09
    最后登錄: 2025-06-10
    查看18998923978的 主題 / 回貼
    9樓  發表于: 2021-12-24 09:51
    圖片:

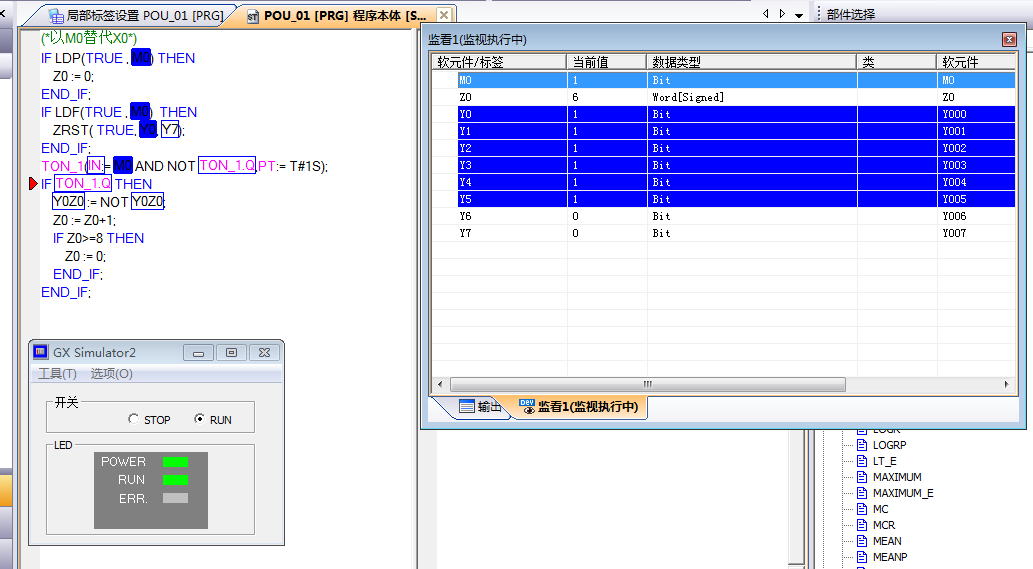

    只需聲明一個 TON實例即可,源程序如下,可原文拷貝測試

    (*以M0替代X0*)
    IF LDP(TRUE , M0) THEN
        Z0 := 0;
    END_IF;
    IF LDF(TRUE , M0)  THEN
        ZRST( TRUE, Y0, Y7);
    END_IF;
    TON_1(IN:= M0 AND NOT TON_1.Q,PT:= T#1S);
    IF TON_1.Q THEN
        Y0Z0 := NOT Y0Z0;
        Z0 := Z0+1;
        IF Z0>=8 THEN
            Z0 := 0;
        END_IF;
    END_IF;
    heiheiwodeai
    級別: 略有小成
    精華主題: 0
    發帖數量: 257 個
    工控威望: 379 點
    下載積分: 998 分
    在線時間: 341(小時)
    注冊時間: 2013-03-26
    最后登錄: 2025-07-21
    查看heiheiwodeai的 主題 / 回貼
    10樓  發表于: 2021-12-24 16:20
    圖片:
    稍微改一下邏輯就行,按下啟動過后 依次點亮
