現在我這邊使用的PLC是CPU224XP，214-2BD23-0XB8，流量計用的是帶模擬量輸出的4-20mA，
工程項目要求：管路上面安裝流量計和泵，流量計數據采集到PLC，轉到電腦操作界面，當管路中流過介質達到一定數值以后，泵自動停止工作
目前存在問題：1、這款PLC是否帶模擬量電流信號輸入？
              2、PLC上面有M、I、V、M、A+、B+六個點，都是什么意思，要是能連接的話我該連接哪兩個端點？
              3、假設我要求管路中流量達到10噸以后，泵自行停止工作，梯形圖該怎么編？（控制泵接觸器的繼電器連接的Q0.0端）
若表達中有什么不明白或者不清楚的告知我一聲，我及時補充！
本人QQ：48271792
E-mail：neohoom_yuen@hotmail.com
電話：13921675657
希望論壇的各個大蝦幫個忙，小弟不甚感激。

自己看圖。

只有電壓輸入，
電流輸入要并電阻轉化成電壓才行，
但精度不高，
如果要求精度不高可以用，
有問題可以聯系我

精度就只10位，小項目湊合

引用

引用第2樓flin124于2010-04-29 18:55發表的  :
只有電壓輸入，
電流輸入要并電阻轉化成電壓才行，
但精度不高，
如果要求精度不高可以用，
有問題可以聯系我

謝謝大俠給我指導，我直接在A+和M點之間加個250歐姆的電阻和流量計就可以了吧，我的流量計只能精確到十位數嗎？這樣的話我有解決的辦法嗎？

引用

引用第1樓zhaoyang4505于2010-04-29 17:16發表的  :

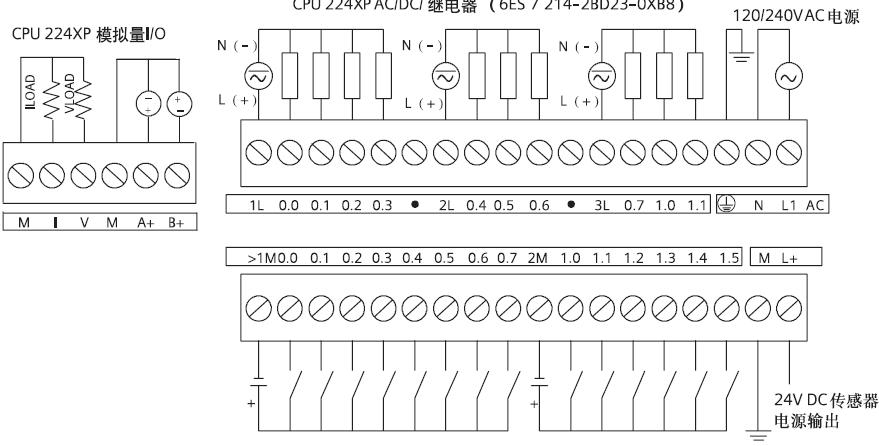

自己看圖。

謝謝大哥，我要是接A+和M點的話，我流量計上面有一個I+的口，和一個com口，我正負極該怎么接？不知道你有沒有接觸過這樣的流量計

頂上，請求幫忙

COM端接負

這個問題已近解決了，現在還有2個問題就是，我操作界面上面的流量顯示，變量類型的關聯上面有問題，還有一個就是整套編程上面需要幾個部分，注意哪些

引用

引用第7樓yuehuasheji于2010-04-30 15:24發表的  :
COM端接負

這個問題已近解決了，現在還有2個問題就是，我操作界面上面的流量顯示，變量類型的關聯上面有問題，還有一個就是整套編程上面需要幾個部分，注意哪些

很佩服樓主，居然把工程接下了

抱歉來晚了，我說一些我的見解。
回答一下第3個問題：
你要弄清楚你的流量計輸出的4~20mA信號是什么意思，是表示瞬間流量T/s（噸/秒）還是T/H（噸/小時），一般都是后者，這個時候你要做程序轉換流量的，要把它轉換成前者。
其次你把PLC接收的模擬量信號直接轉換成有實際意義的流量值（注意算好上面的關系直接轉，可保持精度），在程序里面做比較運算。
做好程序后，找到對應的數據存取區VD放在HMI里顯示即可
