樓主  發表于: 2010-11-04 11:36
本人新手,想把流量計的-5V—+5V的電壓信號傳到PLC,但不知道這個FC105怎么用,請指教一下吧。

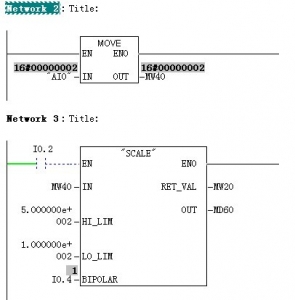

下面這個是我做的實驗,但是調試不了,SF亮紅燈。


wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70632 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-07-11
查看wwcwwc的 主題 / 回貼
1樓  發表于: 2010-11-04 16:31
檢查你的組態地址是否與實際匹配。
zhaotingjie
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhaotingjie的 主題 / 回貼
2樓  發表于: 2010-11-04 17:16
我還沒有組態呢。
cpzt
級別: 正式會員
精華主題: 0
發帖數量: 9 個
工控威望: 99 點
下載積分: 540 分
在線時間: 25(小時)
注冊時間: 2010-05-22
最后登錄: 2024-08-31
查看cpzt的 主題 / 回貼
3樓  發表于: 2010-11-05 15:03
你的HI和LO 錯了
SCALE功能接受一個整型值(IN),并將其轉換為以工程單位表示的介于下限和上限(LO_LIM和HI_LIM)之間的實型值。將結果寫入OUT。SCALE功能使用以下等式:

OUT = [ ((FLOAT (IN) ?K1)/(K2-K1)) * (HI_LIM-LO_LIM)] + LO_LIM

LO是-5,HI是5
http://www.13706878701.cn/read-gktid-68669-fpage-3.html
zhaotingjie
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhaotingjie的 主題 / 回貼
4樓  發表于: 2010-11-05 15:26
LO_LIM和HI_LIM是工程單位表示的介于下限和上限,我的流量計是0-500m3/h的,那LO—Lim就是0,HI—Lim就是500。
而你說的LO是-5,Hi是5應該是現場儀表采集的電壓信號+5V和-5V吧??
cvlsam
富士低壓,POD(觸摸屏),PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6815 個
工控威望: 38419 點
下載積分: 11548 分
在線時間: 9722(小時)
注冊時間: 2006-09-13
最后登錄: 2025-07-25
查看cvlsam的 主題 / 回貼
5樓  發表于: 2010-11-05 16:01
都SF了,為何不查看模塊診斷信息?
ship2008329
級別: 探索解密
精華主題: 0
發帖數量: 21 個
工控威望: 171 點
下載積分: 594 分
在線時間: 21(小時)
注冊時間: 2009-01-06
最后登錄: 2022-07-14
查看ship2008329的 主題 / 回貼
6樓  發表于: 2022-06-09 16:57
0-500m3/h   對應0.000000e+000 到5.000000e+002,如果有故障是硬件組態沒做好。
