魚鷹
級別: 探索解密
精華主題: 0
發帖數量: 46 個
工控威望: 177 點
下載積分: 703 分
在線時間: 65(小時)
注冊時間: 2011-06-16
最后登錄: 2012-08-19
查看魚鷹的 主題 / 回貼
12樓  發表于: 2011-08-04 14:46
可能是ZL沒有搞清楚，在這里兩個熱保護，應該是雙速電機上用的，很多銑床主軸上都是這樣的。
只有這樣，裝兩臺熱繼電器才有必要！！！

此主回路圖，既可以接成星三角啟動，又可以接成雙速電機控制。
魚鷹
級別: 探索解密
精華主題: 0
發帖數量: 46 個
工控威望: 177 點
下載積分: 703 分
在線時間: 65(小時)
注冊時間: 2011-06-16
最后登錄: 2012-08-19
查看魚鷹的 主題 / 回貼
13樓  發表于: 2011-08-04 14:59
此主回路圖，既可以接成星三角啟動，又可以接成雙速電機控制{不接KM3}。
銘杰工控
溫嶺市正凱自動化設備有限公司
級別: 網絡英雄

精華主題: 0
發帖數量: 1976 個
工控威望: 6488 點
下載積分: 966 分
在線時間: 1080(小時)
注冊時間: 2009-01-13
最后登錄: 2025-07-09
查看銘杰工控的 主題 / 回貼
14樓  發表于: 2011-08-04 15:08
看來群里不懂電機的人太多了，需要補補課了。
溫嶺市正凱自動化設備有限公司  15057679726
全自動換箱機 催化劑再生、處置智能裝備 MES軟件 WCS軟件 注塑工廠整體智能化解決方案    重載桁架機械手
niningtt
級別: 工控俠客
精華主題: 0
發帖數量: 1232 個
工控威望: 3552 點
下載積分: 848 分
在線時間: 460(小時)
注冊時間: 2010-08-24
最后登錄: 2025-06-26
查看niningtt的 主題 / 回貼
15樓  發表于: 2011-08-04 16:41
不管其他的，就這個典論來說，應該是FR1保護的是額定電流，或者說是電流打的時候。那么另一種狀態的保護就要小的FR2
xubaolin
級別: 略有小成
精華主題: 0
發帖數量: 287 個
工控威望: 417 點
下載積分: 1358 分
在線時間: 111(小時)
注冊時間: 2010-06-28
最后登錄: 2022-11-15
查看xubaolin的 主題 / 回貼
16樓  發表于: 2011-08-04 17:48
看不懂何為雙速
ldq_yang
JAY LIU
級別: 家園常客
精華主題: 0
發帖數量: 367 個
工控威望: 537 點
下載積分: 1267 分
在線時間: 158(小時)
注冊時間: 2010-10-08
最后登錄: 2019-10-14
查看ldq_yang的 主題 / 回貼
17樓  發表于: 2011-08-04 19:08

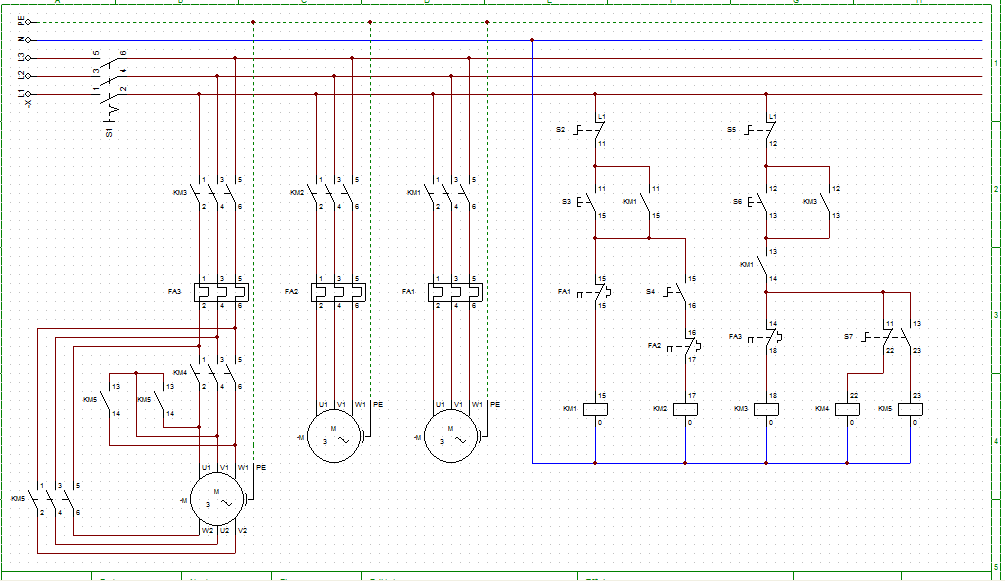

圖片：
KM1和KM3動作時三角形低速，KM2是雙星形，高速
ghost.net
級別: 家園常客
精華主題: 0
發帖數量: 348 個
工控威望: 560 點
下載積分: 2849 分
在線時間: 97(小時)
注冊時間: 2008-01-01
最后登錄: 2012-08-02
查看ghost.net的 主題 / 回貼
18樓  發表于: 2011-08-04 19:20
補課的路過。
lizhongxv
摸索者
級別: 略有小成
精華主題: 0
發帖數量: 305 個
工控威望: 460 點
下載積分: 9689 分
在線時間: 353(小時)
注冊時間: 2009-05-08
最后登錄: 2022-12-24
查看lizhongxv的 主題 / 回貼
19樓  發表于: 2011-08-04 19:20
17l樓的老兄，你的畫圖軟件可以去掉方格會清晰一點，但這種軟件畫的圖很難保存，也打不開保存的圖，請教是如何操作？
fyjxx
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看fyjxx的 主題 / 回貼
20樓  發表于: 2011-08-04 20:54
        14樓說得對,群里的該多學習了
客居他鄉
級別: 略有小成
精華主題: 0
發帖數量: 362 個
工控威望: 456 點
下載積分: 1117 分
在線時間: 146(小時)
注冊時間: 2010-07-23
最后登錄: 2023-03-28
查看客居他鄉的 主題 / 回貼
21樓  發表于: 2011-08-04 21:47
看不出這是雙速電機的控制。
yangyajiang
看得多回得少。見諒了！
級別: 家園常客
精華主題: 0
發帖數量: 1127 個
工控威望: 836 點
下載積分: 34261 分
在線時間: 466(小時)
注冊時間: 2008-02-02
最后登錄: 2020-12-29
查看yangyajiang的 主題 / 回貼
22樓  發表于: 2011-08-04 21:47
引用
引用樓主redrock99于2011-08-03 22:17發表的 大家看看兩個熱繼電器的用法 :
請大家看看這個星三角起動的主回路里兩個熱繼電器的電流值應該和電機的額定電流是什么關系

星三解的起動吧，一個是控制總電機的電流，一個是只控制一半的電流，沒有意義，不知道我的對不對
xf_lyj
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xf_lyj的 主題 / 回貼
23樓  發表于: 2011-08-04 21:49
三相電在電機處短路，電流進不了電機，熱繼電流與電機電流沒關系，又沒看到空開和保險。所以熱繼只能被燒毀。鑒定完畢。
