夏日雪夢
為了夢,夢一生
級別: VIP會員
精華主題: 0
發帖數量: 528 個
工控威望: 4295 點
下載積分: 4306 分
在線時間: 465(小時)
注冊時間: 2009-04-03
最后登錄: 2025-06-02
查看夏日雪夢的 主題 / 回貼
樓主  發表于: 2009-09-04 11:53
三荾 PLC 模擬分享:監控輸入輸出狀態、數值顯示 (感謝litung)!

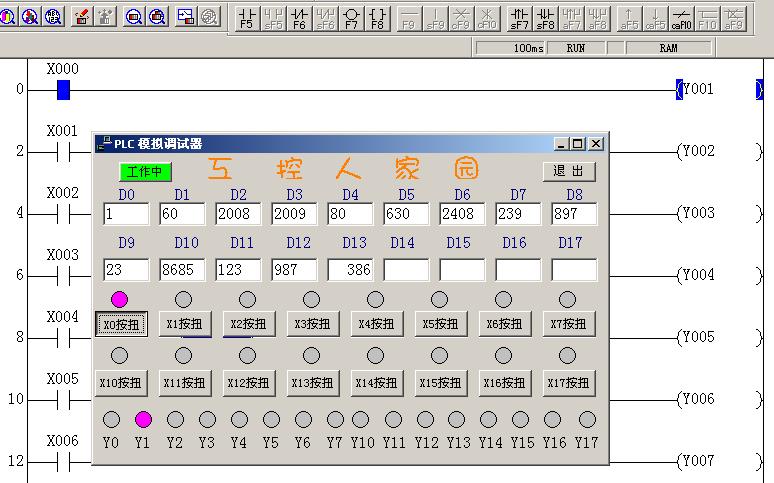

使用純軟體的方式來模擬PLC的動作

環境: GPPW+PLC調試模擬器. ^_^

使用方法:
1 先開啟 GPPW
2 載入PLC程式
3 運行梯形圖邏輯測試啟動,即模擬運行
4 運行PLC調試模擬器
動作:
可對X輸入點進行按制,監控輸入輸出狀態、D數值顯示。
目的:
方便同志們學習三菱PLC的學習和程序測試。



附件: PLC調試模擬器.rar (136 K) 下載次數:1375
網站提示: 請不要用迅雷下載附件,容易出錯
fayahui
做人要厚道,做事要詭道
級別: 家園?

精華主題: 0
發帖數量: 810 個
工控威望: 733 點
下載積分: 1423 分
在線時間: 2200(小時)
注冊時間: 2008-06-13
最后登錄: 2016-12-21
查看fayahui的 主題 / 回貼
1樓  發表于: 2009-09-04 12:57
xiexielouzhu
hbjy
級別: 略有小成
精華主題: 0
發帖數量: 53 個
工控威望: 209 點
下載積分: 525 分
在線時間: 43(小時)
注冊時間: 2009-08-21
最后登錄: 2025-07-03
查看hbjy的 主題 / 回貼
2樓  發表于: 2009-09-04 17:25
有源碼最好不過了
夏日雪夢
為了夢,夢一生
級別: VIP會員
精華主題: 0
發帖數量: 528 個
工控威望: 4295 點
下載積分: 4306 分
在線時間: 465(小時)
注冊時間: 2009-04-03
最后登錄: 2025-06-02
查看夏日雪夢的 主題 / 回貼
3樓  發表于: 2009-09-04 18:38
xiaoqizi
級別: 論壇先鋒
精華主題: 0
發帖數量: 449 個
工控威望: 1319 點
下載積分: 2408 分
在線時間: 717(小時)
注冊時間: 2009-07-06
最后登錄: 2025-06-27
查看xiaoqizi的 主題 / 回貼
4樓  發表于: 2009-09-04 18:55

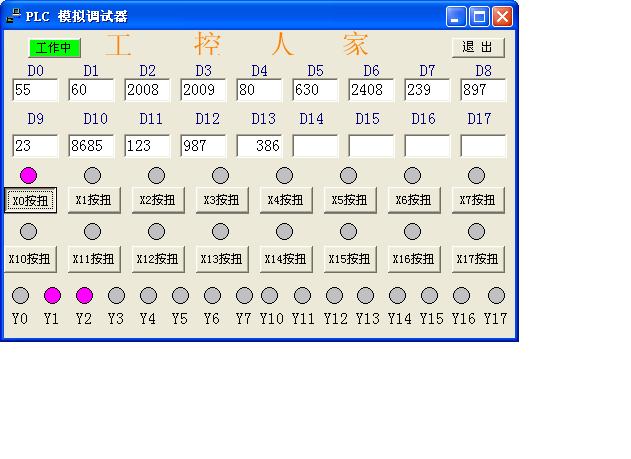

奇怪,我這按X0,Y1,Y2會亮,接X1,X1跟X2的燈會亮,怎么回事
夏日雪夢
為了夢,夢一生
級別: VIP會員
精華主題: 0
發帖數量: 528 個
工控威望: 4295 點
下載積分: 4306 分
在線時間: 465(小時)
注冊時間: 2009-04-03
最后登錄: 2025-06-02
查看夏日雪夢的 主題 / 回貼
5樓  發表于: 2009-09-04 19:02

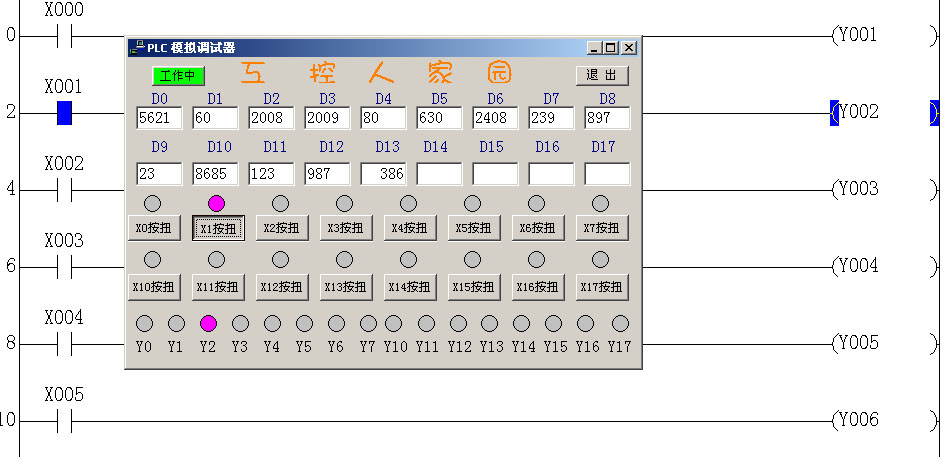

你看以下梯形圖,你明白為什么了。按下X0,X0燈會亮,Y1燈亮為正常輸出。
還有什么不明白的,搞圖上來,分析了。
xiaoqizi
級別: 論壇先鋒
精華主題: 0
發帖數量: 449 個
工控威望: 1319 點
下載積分: 2408 分
在線時間: 717(小時)
注冊時間: 2009-07-06
最后登錄: 2025-06-27
查看xiaoqizi的 主題 / 回貼
6樓  發表于: 2009-09-04 19:10
我不會搞圖哈,PLC上是對的,只是顯示不對
jiyouwang
級別: 家園常客
精華主題: 0
發帖數量: 1138 個
工控威望: 693 點
下載積分: 1895 分
在線時間: 626(小時)
注冊時間: 2007-10-10
最后登錄: 2024-12-21
查看jiyouwang的 主題 / 回貼
7樓  發表于: 2009-09-04 19:10
不錯謝謝樓主
xiaoqizi
級別: 論壇先鋒
精華主題: 0
發帖數量: 449 個
工控威望: 1319 點
下載積分: 2408 分
在線時間: 717(小時)
注冊時間: 2009-07-06
最后登錄: 2025-06-27
查看xiaoqizi的 主題 / 回貼
8樓  發表于: 2009-09-04 19:15

xiaoqizi
級別: 論壇先鋒
精華主題: 0
發帖數量: 449 個
工控威望: 1319 點
下載積分: 2408 分
在線時間: 717(小時)
注冊時間: 2009-07-06
最后登錄: 2025-06-27
查看xiaoqizi的 主題 / 回貼
9樓  發表于: 2009-09-04 19:17

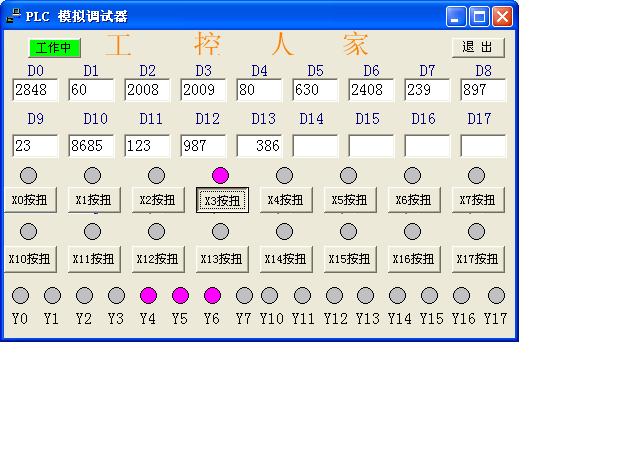

終于弄上來了,不容易哈

夏日雪夢
為了夢,夢一生
級別: VIP會員
精華主題: 0
發帖數量: 528 個
工控威望: 4295 點
下載積分: 4306 分
在線時間: 465(小時)
注冊時間: 2009-04-03
最后登錄: 2025-06-02
查看夏日雪夢的 主題 / 回貼
10樓  發表于: 2009-09-04 19:21
 這樣 xiaoqizi 你自己搞個PLC程序運行下看了,我這試正常著的。
你的PLC程序怎么沒有呢?


xiaoqizi
級別: 論壇先鋒
精華主題: 0
發帖數量: 449 個
工控威望: 1319 點
下載積分: 2408 分
在線時間: 717(小時)
注冊時間: 2009-07-06
最后登錄: 2025-06-27
查看xiaoqizi的 主題 / 回貼
11樓  發表于: 2009-09-04 19:29
我用的是壓縮包里面的那個PLC程序
  • «
