makou
級別: 略有小成
![]() |
如果你輸出插針CN1的8、10腳(24V),13、14腳(±5V)電壓有工作就正常,問題應該是14腳上,你外加電源只能提供正電壓,沒有負壓。 ![]() [ 此帖被makou在2011-11-19 23:38重新編輯 ] |
---|---|
|
kissko
要學習就要各位師傅手下多指教
級別: 網絡英雄
![]() |
這種問題我修了N次,那一次都成功,可以發給我維修,半個小時搞定,18666449248 ![]() ![]() |
|
---|---|---|
|
我@你
級別: *
![]() |
圖片:
![]()
圖片:
![]()
圖片:

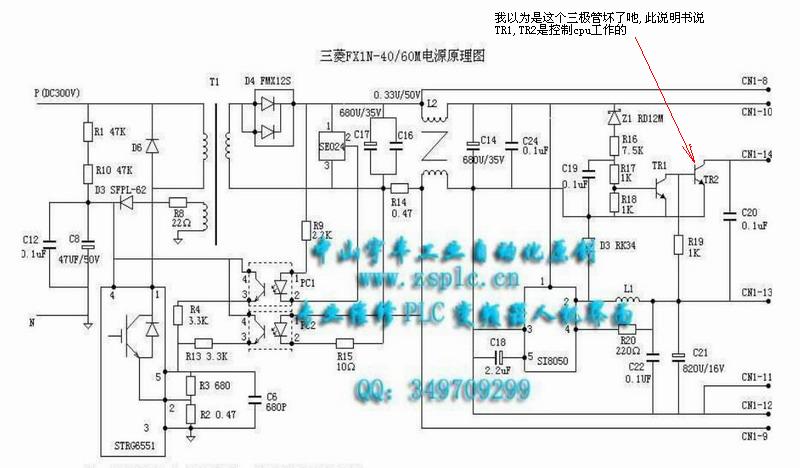

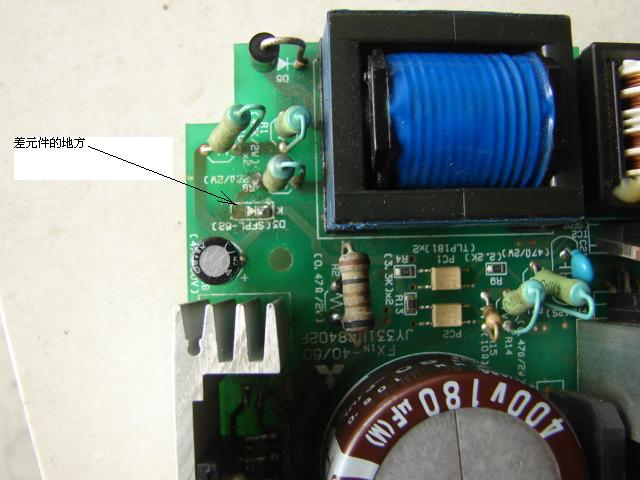

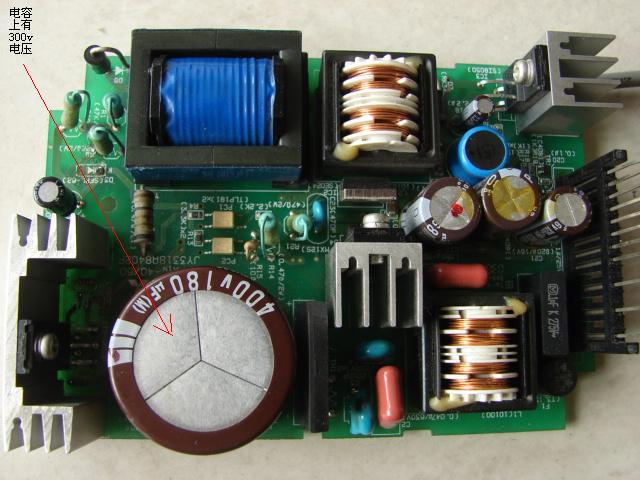

![]() 謝謝makou 老師耐心講解!我這塊板子如果不加外加電源會出現以下問題: 由于str-6551換過的,第一個爆掉了,后來又重修,第二個雖然沒爆,但在板上差一個元件,型號SFPL-62,元件上標的L282,卻不知道那個元件是什么,我用穩壓管替換,不知道是str-6551還是其他位置出現間歇性噠'噠'噠的聲音,不知道是不是沒有起振,還是哪里壞掉了? 所以我又照網上師傅說的用外接電源,沒有成功,看說明書懷疑是TR1和TR2,哎,沒轍了,冒昧再請教師傅,外加電源能解決14腳負電壓的問題嗎? |
---|---|
|
makou
級別: 略有小成
![]() |
D3是快恢復二極管,這里起反饋?zhàn)饔谩2荒苡梅壓二極管代替。你這個二極管不換是不能起振的。 |
---|---|
|
