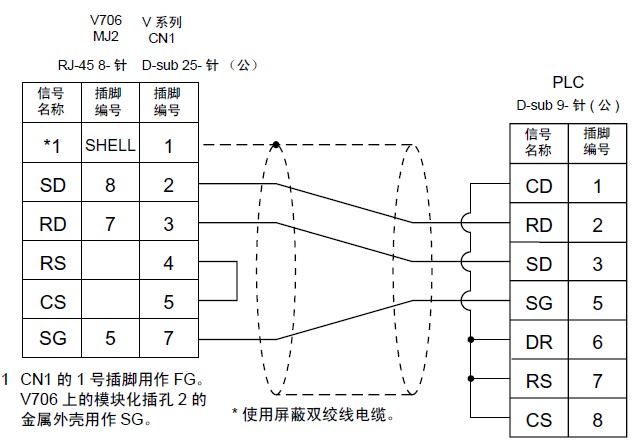

大家幫我看下HAKKOV712S觸摸屏與三菱QPLC是連接是這副圖嗎，但與PLC連接的9針RS232為什么1.2.3.5.6.7.8腳為什么全部都連在一起啊，不怎么看的懂啊，還望哪位大哥指教下，小弟謝了。

該圖是V7 與Q系列通過串口通訊模塊進行通信的圖。

對您的識圖水平表示驚訝，連電路圖的橋接都看不懂。

圖上明明表示1，6，7，8短接，你卻說成“9針RS232為什么1.2.3.5.6.7.8腳為什么全部都連在一起啊”

短接的目的在于硬件握手信號 ，去拿本描述RS232的引腳地書看看。

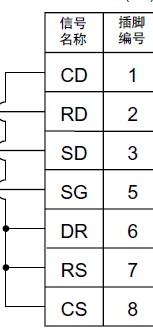

6，7處有黑點的地方才是連接的，其他的地方，只是跨越過去了。
