一般馬達銘牌上都有其額定頻率與轉速
亦即你輸入其頻率馬達可以達到的轉速

而照你所提供的數據
頻率10HZ時間為334秒
頻率20HZ時間為231秒
頻率30HZ時間為116秒

那表示你數據並不線性
理論上
頻率20HZ為10HZ時間的1/2，166.5秒
頻率30HZ為10HZ時間的1/3，111.3秒
只有30HZ還算靠近這個數據


因?yàn)椴恢�道你的機械結構與過程還有物料
所以會造成這樣情況的原因在哪裡無法判斷


倘若你的頻率的時間都是固定
亦即
10HZ物料經過334秒會出料
20HZ物料經過231秒會出料
30HZ物料經過116秒會出料
倒是可以以此做速度計算

334秒設定10HZ、231秒設定20HZ，116秒設定30HZ
兩點一線形成2組線性斜率
然後輸入時間求出頻率設定

例如三菱PLC中的SCL指令
照你給的數據鍵入
要250秒的時間出料
馬達頻率要18.16HZ

從結論來說，減速電機的轉速跟輸入的頻率不是標準的線性關系。如果想得出轉速與頻率的對應關系，最簡單的方法是測多組數據去擬合曲線。當然這個方法挺費時費力的，而且時間久了，電機老化或是其他原因，這個曲線可能會有偏差，要重新算。解決你問題的方法倒是有很多，具體看你的精度要求。
1、加編碼器測量電機的實時轉速，根據測量值去增加或減少變頻器的頻率。我是看不懂你回樓上的說“編碼器是隨著電機的轉動而轉動的”是什么意思，編碼器不是測電機轉速的話，你的編碼器是干什么用的。
2、一樣用編碼器測量電機的轉速，然后加多一個PID控制器去控制變頻器的頻率。這跟上面比的好處是：穩定。
3、如果要求真的很高的話，換伺服或步進難道它不香嗎。

引用

引用第12樓小侯于2020-09-29 16:43發表的  :
一般馬達銘牌上都有其額定頻率與轉速
亦即你輸入其頻率馬達可以達到的轉速

而照你所提供的數據
頻率10HZ時間為334秒
.......

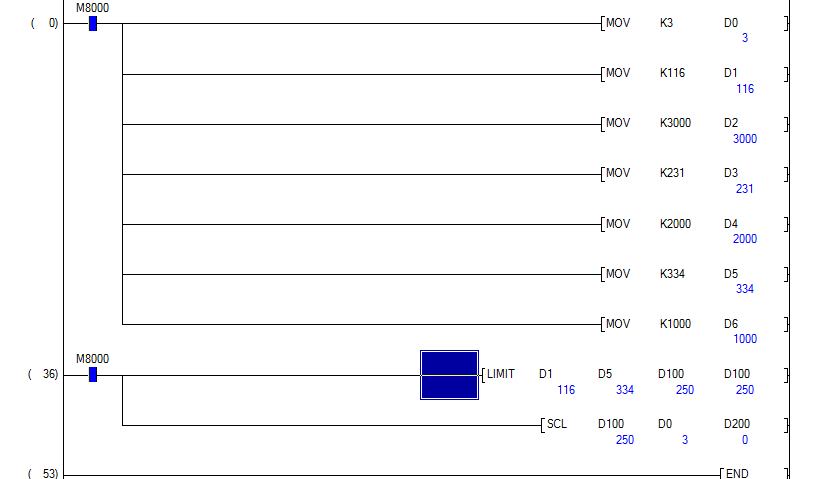

大哥 你看我照著你的程序?qū)懴聛碓趺礇]計算出結果來？我也給D100賦值250

頻率一定可以轉換成運動機構的線速度的，如果是直線運動的話。
然后通過改變不同的頻率，用測速儀器測出相應的線速度，就可以得出頻率跟線速度的關系。
一段距離，知道總長度，設置通過的時間，難道不可以算出線速度，然后得知對應的頻率嗎？
這是一個思路，請參考。
如有不周，請海涵。

頻率可以先給個大概值，電機轉起來之后能測到速度，再根據實時的速度去調整變頻器的頻率。如果你想在電機轉起來之前就定到剛好的頻率，那就只能自己動手去測量數據再擬合曲線。

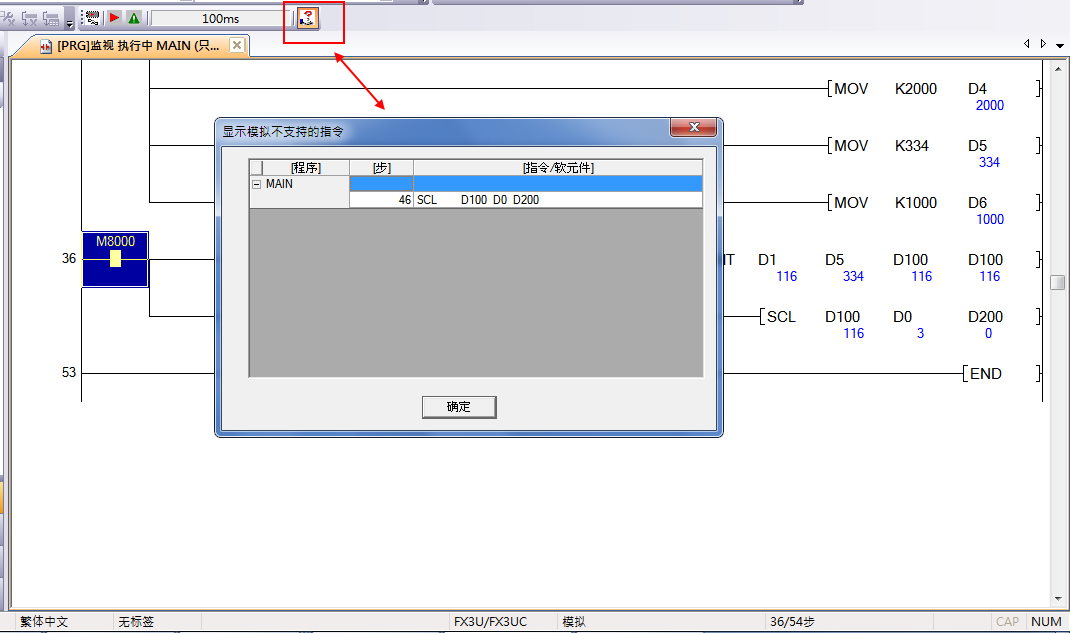

你用FX不能模擬這個指令

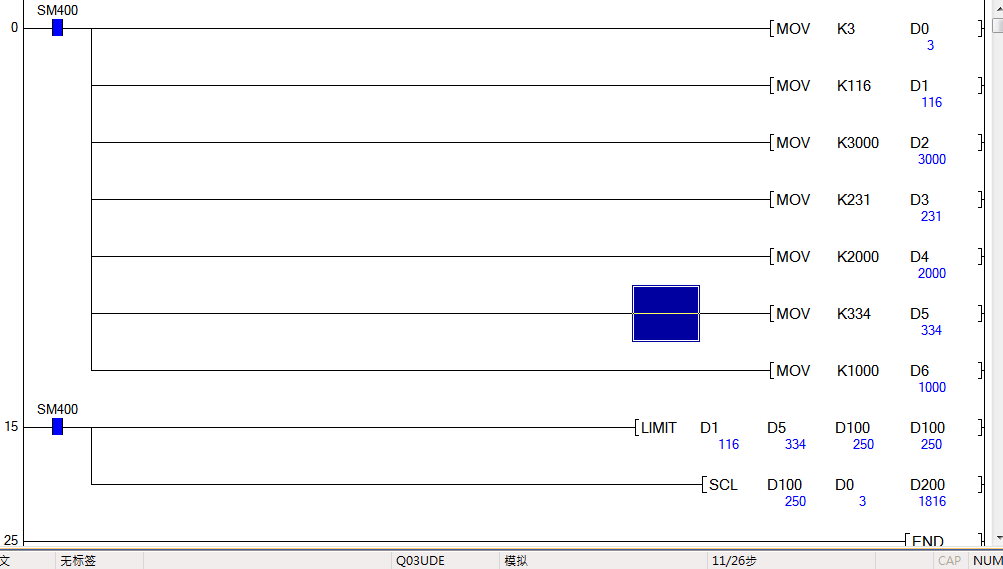

我模擬時是用Q03UDE，動作一樣不過Q-TYPE模擬支援SCL指令
