樓主  發表于: 2007-12-19 13:29
老設備上的，沒有開機試運轉。

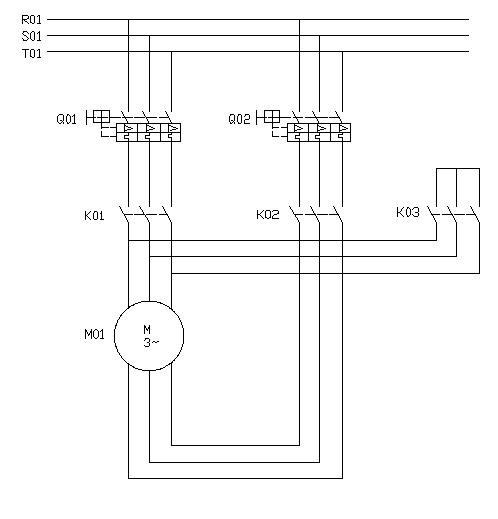

按照這個電路圖，星三角是怎么工作的？


歡迎大家提出自己的看法！


本來以為是個星三角，現在看來應該理解為雙速電機。
[ 此貼被sjm213在2007-12-19 15:11重新編輯 ]
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5291 個
工控威望: 7517 點
下載積分: 161317 分
在線時間: 3238(小時)
注冊時間: 2007-11-21
最后登錄: 2025-07-07
查看sjm213的 主題 / 回貼
1樓  發表于: 2007-12-19 13:54
我本以為是K01+K02一種，然后K02+K03一種；沒想到看到后面的接線圖分明是K01和K02+K03，結果就怎么也不明白它是怎么工作了……



http://www.13706878701.cn/bbs/read.php?tid-8348-page-4-fpage-1.html

雙速[/size]

星三角的原理圖，見該頁
[ 此貼被sjm213在2008-01-17 13:11重新編輯 ]
天高云淡
一路上有你
級別: 探索解密
精華主題: 0
發帖數量: 87 個
工控威望: 197 點
下載積分: 685 分
在線時間: 29(小時)
注冊時間: 2007-12-06
最后登錄: 2018-01-23
查看天高云淡的 主題 / 回貼
2樓  發表于: 2007-12-19 14:52
我覺得這不是星-三角,是雙速電機的電路,我也不太確定,大家見笑了
一路上有你
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5291 個
工控威望: 7517 點
下載積分: 161317 分
在線時間: 3238(小時)
注冊時間: 2007-11-21
最后登錄: 2025-07-07
查看sjm213的 主題 / 回貼
3樓  發表于: 2007-12-19 15:04
理解為雙速電機……可以講通，多謝樓上的開闊思路。

改天問下現場人員確認好了！
雪花飄飄
級別: VIP會員

精華主題: 1 篇
發帖數量: 2626 個
工控威望: 2052 點
下載積分: 6763 分
在線時間: 3552(小時)
注冊時間: 2007-09-03
最后登錄: 2025-06-25
查看雪花飄飄的 主題 / 回貼
4樓  發表于: 2007-12-19 18:28
應該是雙速電機。
ouyangjian
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看ouyangjian的 主題 / 回貼
5樓  發表于: 2007-12-19 19:29
這個是雙速電機來的。K01接通時（三角形）是低速，K02，K03接通時（雙星）是高速運轉。
nbwrk
樹不要皮必死無疑！人不要臉天下無敵！
級別: 家園常客
精華主題: 0
發帖數量: 578 個
工控威望: 574 點
下載積分: 1080 分
在線時間: 96(小時)
注冊時間: 2007-11-18
最后登錄: 2019-11-02
查看nbwrk的 主題 / 回貼
6樓  發表于: 2007-12-19 19:35
早忘光了  書上有的  看到過的  5樓的朋友謝謝了  小弟學習了
liucheng1129
級別: 略有小成
精華主題: 0
發帖數量: 133 個
工控威望: 215 點
下載積分: 645 分
在線時間: 12(小時)
注冊時間: 2006-10-07
最后登錄: 2017-01-16
查看liucheng1129的 主題 / 回貼
7樓  發表于: 2007-12-19 21:44
K2,K3是星型。K2，K1是三角型。所以還是一個星--三角起動電路。
fsgfxjt
級別: 略有小成
精華主題: 0
發帖數量: 114 個
工控威望: 214 點
下載積分: 826 分
在線時間: 7(小時)
注冊時間: 2007-10-05
最后登錄: 2021-05-23
查看fsgfxjt的 主題 / 回貼
8樓  發表于: 2007-12-19 22:15
支持雙速觀點
xiong2006
級別: 略有小成
精華主題: 0
發帖數量: 483 個
工控威望: 474 點
下載積分: 13185 分
在線時間: 97(小時)
注冊時間: 2006-11-27
最后登錄: 2025-04-02
查看xiong2006的 主題 / 回貼
9樓  發表于: 2007-12-20 18:11
是雙速電機吧。
xiong2006
級別: 略有小成
精華主題: 0
發帖數量: 483 個
工控威望: 474 點
下載積分: 13185 分
在線時間: 97(小時)
注冊時間: 2006-11-27
最后登錄: 2025-04-02
查看xiong2006的 主題 / 回貼
10樓  發表于: 2007-12-20 18:11

lyb7899
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看lyb7899的 主題 / 回貼
11樓  發表于: 2007-12-23 22:06
同意是雙速電機
